Automatický tvrdoměr Vickers a mikrotvrdoměr firmy Innovatest – Falcon 500G2 pro měření dle metod Micro Vickers, Vickers, Knoop, Brinell. Varianta s motorizovaným X-Y stolkem a přehledovou kamerou umožňuje automatické vícebodové měření, mapovaní tvrdosti povrchu – 2D a 3D grafy tvrdosti, měření hloubky prokalení CHD, SHD, NHD a svarů. Lehce ovladatelný pomocí intuitivního softwaru IMPRESSIONS V4 v češtině.

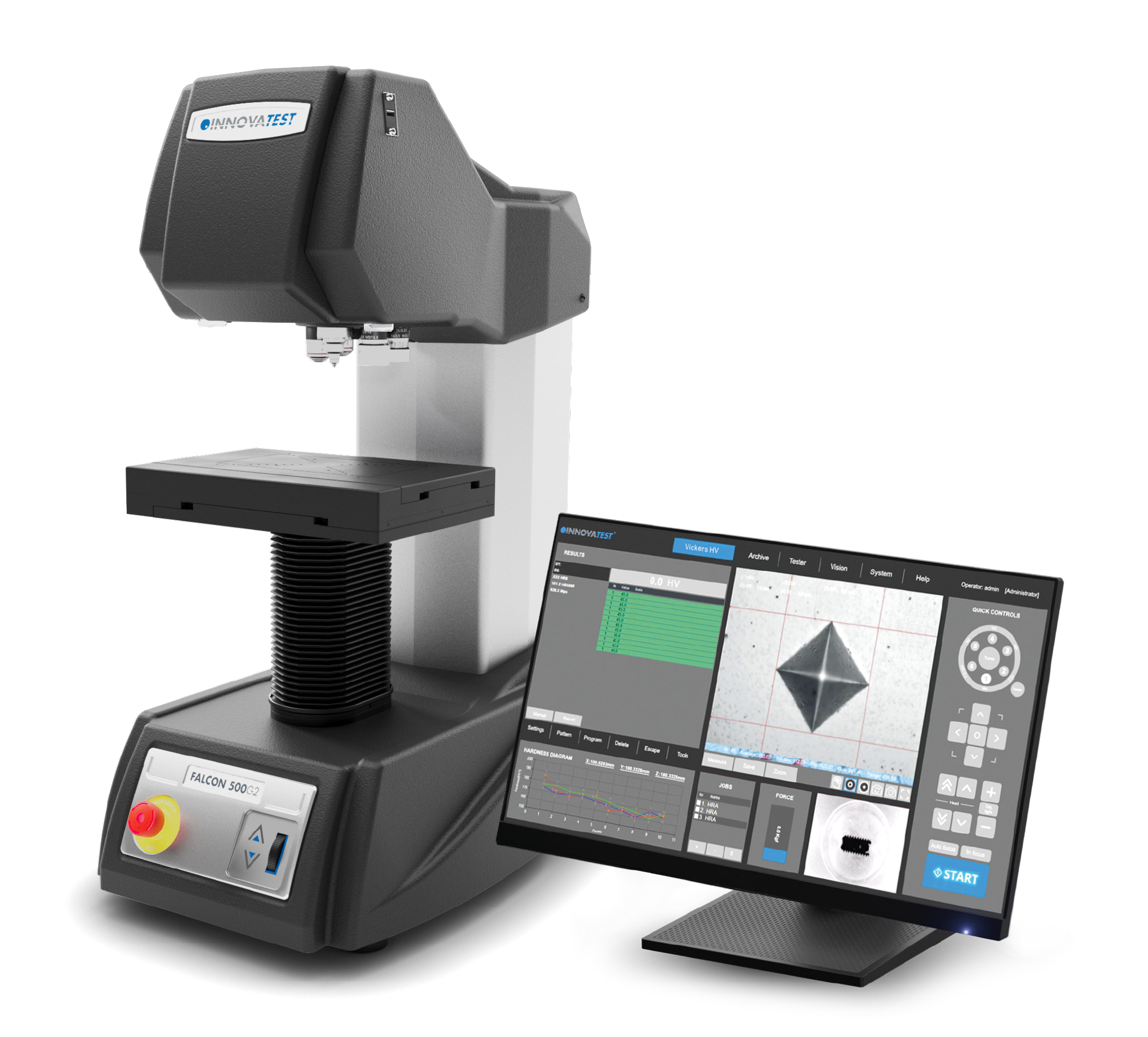

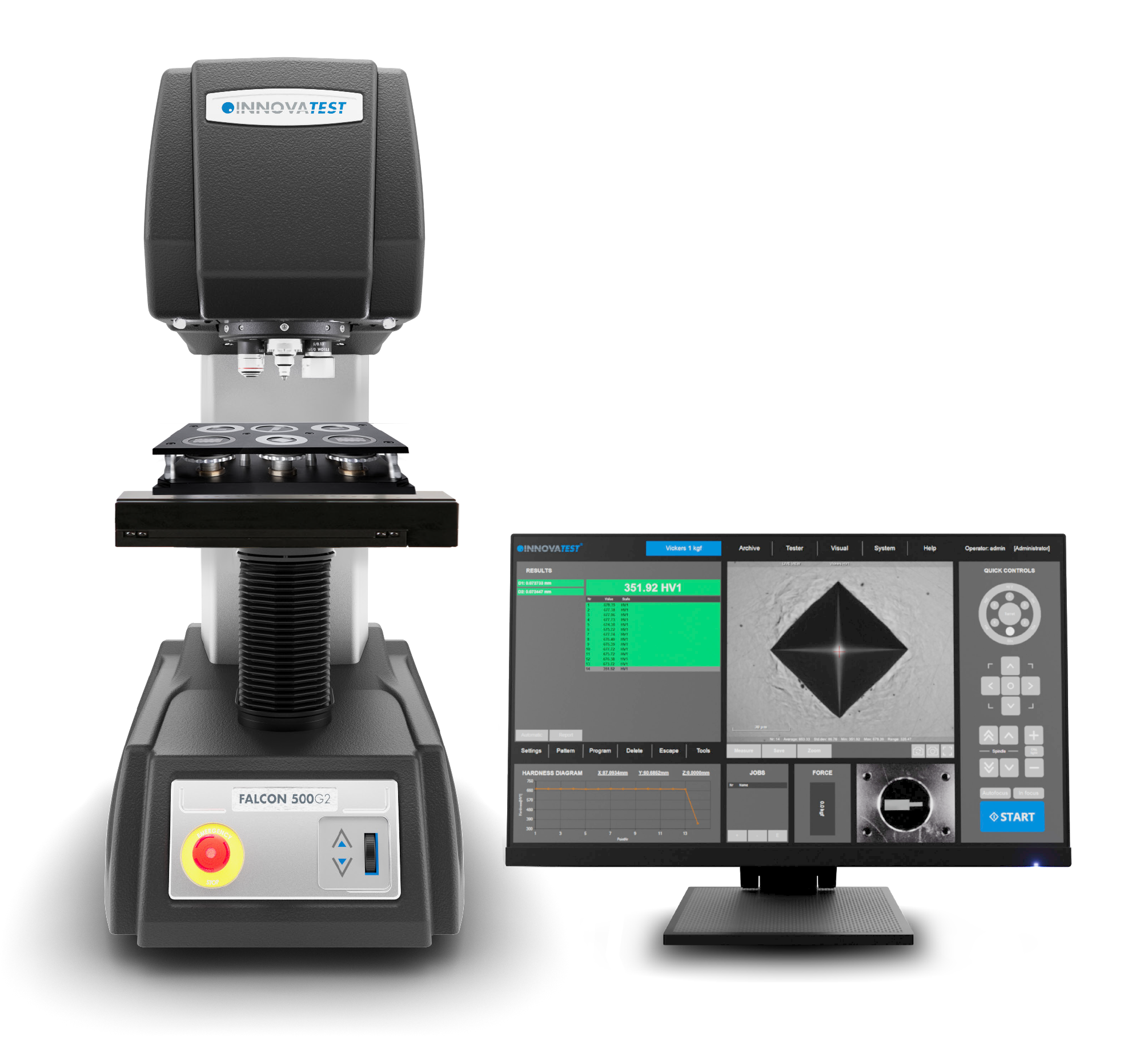

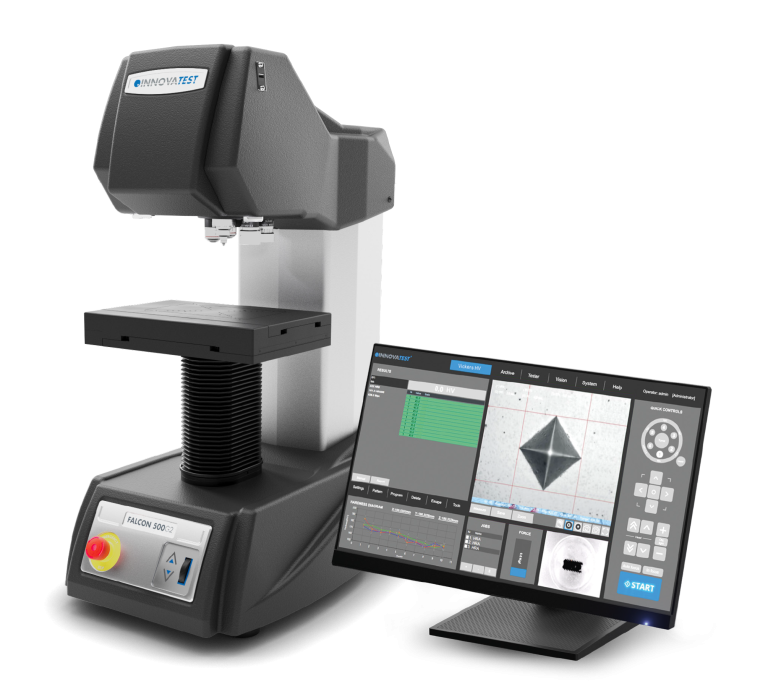

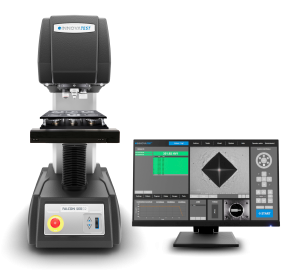

Tvrdoměr Falcon 500G2
Měření dle metod macro/micro Vickers, Knoop a Brinell
Klíčové vlastnosti:
Zatížení 0,1 gf až 62,5 kgf
Objektivy: 2,5x, 5x, 10x, 20x, 50x, 100x
Motorizované osy X-Y-Z, revolverová hlava 6 pozic
Výška vzorku až 200 mm
Záruční a pozáruční servis
Odborná instalace a zaškolení
Nezávazně poptat
Přes 30 let zkušeností
v oblasti dodávek a servisu zkušební techniky
Záruční a pozáruční servis
vlastních i konkurenčních zařízení
Vzdělávání vašich zaměstnanců
pro zvýšení jejich odbornosti
Akreditované laboratoře
pro externí zkoušky a kalibrace
Využití tvrdoměru Falcon 500G2
Tvrdoměr lze využít pro různé druhy zkoušek od standardního měření jednoho bodu tvrdosti podle Vickerse až po vyhodnocení tvrdosti vrstev CHD.
Hlavním cílem společnosti Innovatest při vývoji svých přístrojů pro měření tvrdosti je zajistit jejich snadnou a rychlou obsluhu. Klíčovou součástí tohoto procesu je pokročilý software Impressions V4, který obsahuje řadu nástrojů pro automatizaci opakovaných činností, což zjednodušuje a urychluje celý proces zkoušek.
Vícebodové měření
Díky automatizaci je možné pomocí motorizovaného XY stolu měřit i více bodů tvrdosti na jednom či více vzorků. Díky tomu je velice lehké měřit například tvrdost svaru dle ČSN EN ISO 9015-1, dále se může měřit hloubka cementované vrstvy podle (CHD) ISO 2639, tvrdost nitridované vrstvy (NHD) DIN 50190-3 a také hloubka povrchové vrstvy SHD dle ČSN EN 10328.
Rozšiřitelné o spousty doplňků
6pozicová revolverová hlava
Software Impressions
Vícenásobné držáky vzorků
Elektronická aplikace zatížení
Pokročilý software pro tvrdoměry Innovatest
Pokročilý software Impressions umožňuje nastavení komplikovaných paternů pro vícebodové měření, které oceníte při měření svarů dle ISO ISO 9015, měření tvrdosti a oduhličení šroubů a závitů dle ISO 898-1, různého měření vrstev CHD, NHD, SHD či měření tvrdosti různých oblastí.
Přístroje společnosti Innovatest jsou vhodné pro testování mikro i makro tvrdosti širokého spektra materiálů, včetně oceli, hliníku, zlata, mědi, mosazi, cínu, plastů, keramiky, skla a povrchových úprav.
Parametry
Zatížení:
0,1 gf až 62,5 kgf
Objektivy:
2,5x, 5x, 10x, 20x, 50x, 100x
Revolverová hlava:
6 pozic
Výška vzorku:
až 200 mm
Přehledová kamera:
Full HD, zoom, variabilní FOV 40 x 30 - 150 x 110 mm
Vyhodnocovací kamera:
11 Mpx, HD Machine vision system
Metody měření:
Vickers, Brinell, Knoop
Soubory ke stažení
Zkoušky tvrdosti podle norem ISO
Toto zařízení pro zkoušení tvrdosti splňuje všechny požadavky mezinárodních norem. Je kompatibilní s metodami Vickers, Brinell a Knoop a odpovídají normám ISO 6507, ISO 4545 a ISO 6506.
Všechny testy jsou prováděny s maximální přesností díky automatickému vyhodnocování měřicích bodů. To zajišťuje rychlejší, efektivnější a přesnější zkoušení tvrdosti.
Tvrdoměr splňuje normy:
ISO 6506 Měření tvrdosti dle Brinella
ISO 6507 Měření tvrdosti dle Vickerse
ISO 45452
O vaše zařízení se kdykoliv spolehlivě postaráme
Záruční i pozáruční servis
Pravidelná údržba
Montáž a instalace zařízení
Související služby
Související obsah
Metoda Vickers
29. 11. 2024
Metoda Vickers slouží ke stanovení tvrdosti kovových materiálů podle ČSN EN ISO 6507. Pomocí diamantového vnikacího hrotu se vytváří vtisk, z jehož rozměrů se určuje výsledná tvrdost HV.
Celý článek
Využití metody Vickers v praxi
17. 1. 2025
Statická zkouška měření tvrdosti kovových materiálů dle ČSN EN ISO 6507.
Celý článek
ISO 2702 – tvrdost a mechanické vlastnosti samořezných šroubů
25. 8. 2026
ISO 2702 stanovuje požadavky na mechanické a fyzikální vlastnosti tepelně zpracovaných samořezných šroubů. Norma řeší zejména povrchovou tvrdost, tvrdost jádra, hloubku zakalené vrstvy CHD a funkční zkoušky, které ověřují, zda šroub bezpečně vytvoří závit v plechu bez poškození vlastního závitu.
Celý článek
Metoda Knoop
11. 8. 2024
Metoda Knoop je statická vnikací metoda určená pro přesné stanovení tvrdosti malých oblastí materiálu, tenkých vrstev a povrchových struktur. Zkouška tvrdosti podle Knoopa se provádí podle normy ČSN EN ISO 4545 a využívá nízká zkušební zatížení od 0,009807 N do 19,613 N. Výsledkem je tvrdost HK, stanovená z délky charakteristického protáhlého vtisku vytvořeného diamantovým vnikacím tělesem.
Celý článek
Slova našich klientů
“Robíte dobrú prácu, ďakujeme za dlhodobú spoluprácu.”
Ing. Ivan Vavrík
Bel Power Solutions s.r.o.
“Děkujeme za dosavadní profesionální spolupráci. Jste pro nás velmi spolehlivým partner”.
Ing. Miloslav Mensinger
Škoda Auto a.s.
“Spolupráce s JD Dvořák je na výborné úrovni a o tom svědčí více než 20 letá bezproblémová spolupráce”
Libor Šmíd
TÜV SÜD Czech s.r.o.
Podobné produkty
Tvrdoměr Falcon 600G2
Automatický tvrdoměr pro měření dle metod Micro Vickers, Vickers, Knoop a Brinell.
Zatížení: :
0,1 gf až 62,5 kgf
Revolverová hlava:
6 pozic
Výška vzorku:
až 185 mm
Tvrdoměr Falcon 800G2
Plně automatický tvrdoměr pro nejnáročnější aplikace, vícebodové měření i vyhodnocení metalografických vzorků.
Zatížení: :
0,1 gf až 62,5 kgf
Revolverová hlava:
8 pozic
Výška vzorku:
až 226 mm
Tvrdoměr Falcon 400G2
Polo-automatický tvrdoměr vhodný pro měření jednodušších aplikací.
Zatížení: :
1 gf až 62,5 kgf
Revolverová hlava:
6 pozic
Výška vzorku:
až 260 mm
Často kladené dotazy
Pro jaké metody měření tvrdosti je Falcon 500G2 vhodný?
Falcon 500G2 je určen pro měření tvrdosti metodami Micro Vickers, Vickers, Knoop a Brinell. Díky širokému rozsahu zkušebních sil jej lze použít jak pro měření mikrotvrdosti, například tenkých vrstev nebo tepelně ovlivněných oblastí, tak pro běžné měření tvrdosti kovových materiálů.
Jaký rozsah zatížení má tvrdoměr Falcon 500G2?
Podle zvolené konfigurace nabízí Falcon 500G2 rozsah zkušebních sil až 0,1 gf až 62,5 kgf. Díky tomu může jeden přístroj pokrýt měření mikrotvrdosti i vyšší zatížení používaná například při metodě Vickers nebo nízkých rozsazích Brinell. Síla je řízena uzavřeným regulačním systémem s load cell.
Umožňuje Falcon 500G2 automatické vícebodové měření?
Ano. Falcon 500G2 lze vybavit motorizovaným CNC XY stolkem, který umožňuje automatické série vtisků a vícebodová měření. V kombinaci se softwarem IMPRESSIONS lze automatizovat pohyb vzorku, zaostření, vytvoření vtisku i jeho vyhodnocení. To je vhodné například pro měření průběhu tvrdosti CHD/NHD, svarových spojů nebo většího množství bodů.
Jaký je rozdíl mezi Falcon 500G2 a vyššími modely Falcon 600G2 a 800G2?
Falcon 500G2 je velmi variabilní základ pro manuální i automatizované měření Vickers a Knoop. Vyšší modely jsou zaměřené na náročnější automatizaci, větší komfort práce a složitější vícebodové aplikace. Pokud potřebujete především běžná laboratorní měření nebo automatické měřicí řady bez požadavku na nejvyšší úroveň automatizace, Falcon 500G2 může být vhodnou konfigurací; konkrétní volba závisí na typu vzorků, počtu měření a požadované automatizaci.
