Klimatické zkušební komory
Klimatické komory weisstechnik® a vötschtechnik® od nejmenších objemů 34 litrů až po celý automobil mohou dosahovat teplotního rozsahu -70 až +200 °C a rozsahu vlhkosti 10 až 98 % r. v. s rychlostí změny teploty až 30 K/min.

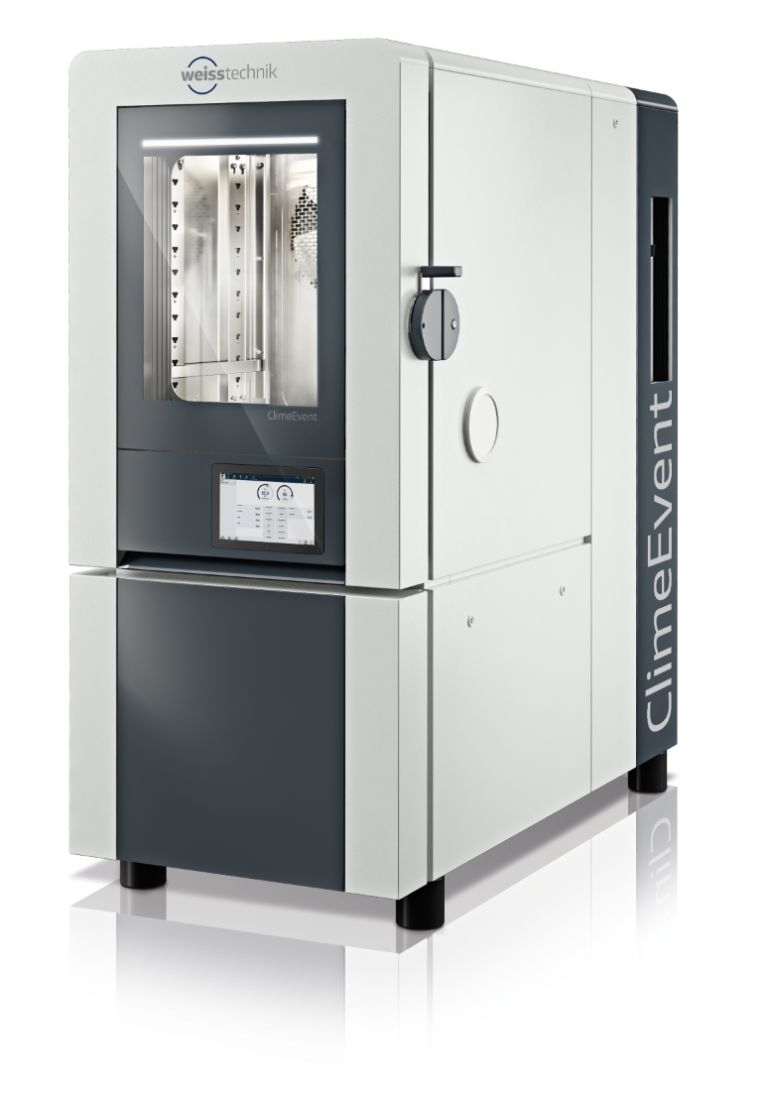

ClimeEvent

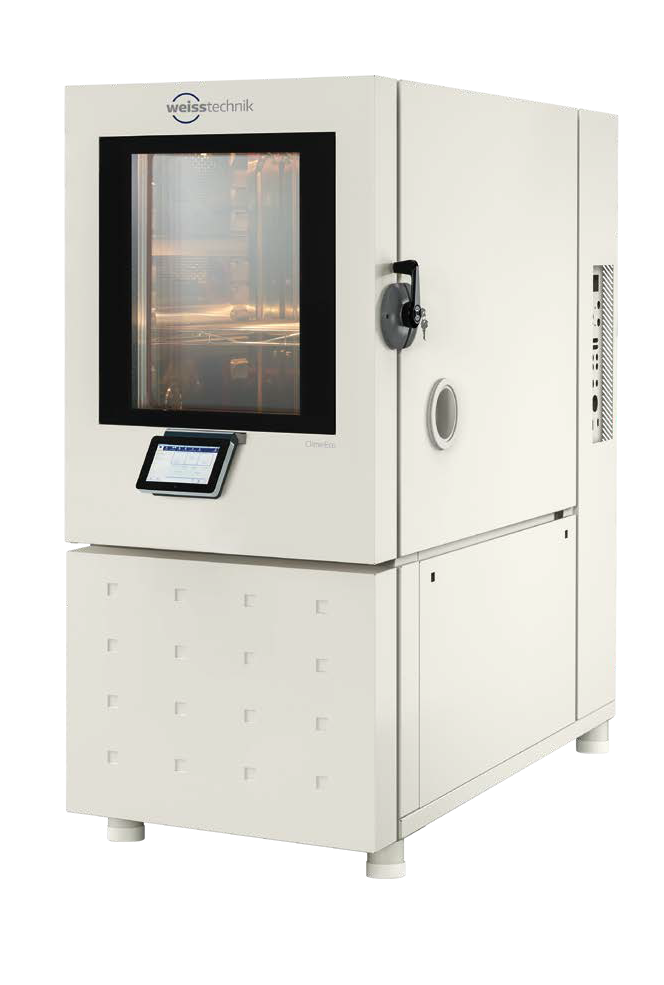

ClimeEco

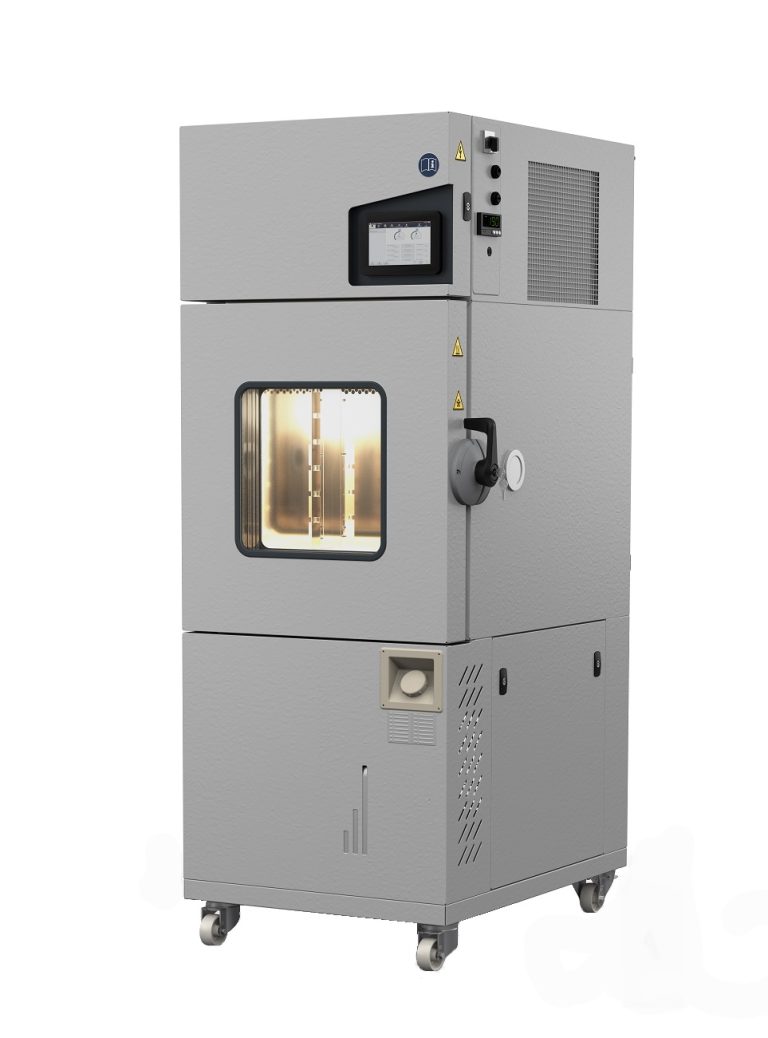

LabEvent C

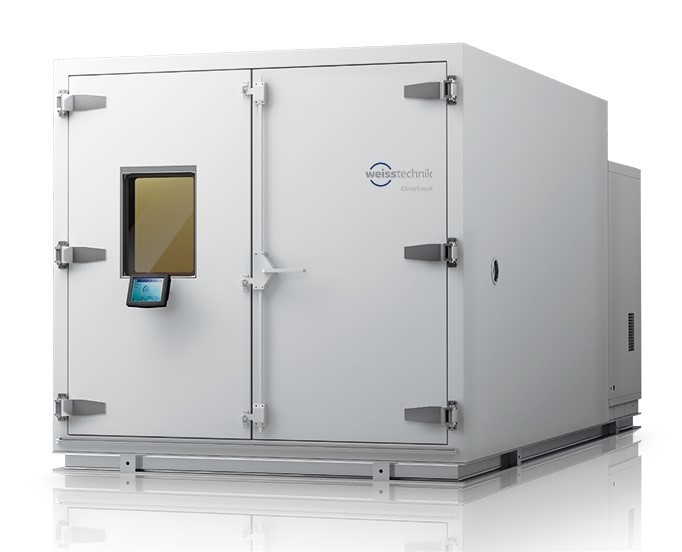

Walk-in ClimeEvent
Co je to klimatická komora a jaké druhy klimakomor známe?
Klimatické komory jsou zkušební zařízení, která ve svém zkušebním prostoru (místo pro uložení zkoušeného vzorku) dokáží vedle teploty regulovat zároveň i vlhkost. Rozsah vlhkosti se zpravidla pohybuje od 10 do 98 % r. v. v teplotním rozsahu 10 až 95 °C. Regulaci vlhkosti je samozřejmě možné u klimakomor vypnout a řídit pouze teplotu jako u teplotních komor. Teplotní rozsah u klimatických komor weisstechnik (vötschtechnik) se zpravidla pohybuje v těchto limitech, kdy záleží na zvoleném typu klimatizační komory:
- -70 až +180 °C (doplňkově až +200 °C)
- -50 až +180 °C (chladící okruh s CO2 chladivem)
Dalším důležitým parametrem u klimakomor (stejně jako u teplotních komor) je jejich chladicí a topný výkon.
- Určuje rychlost změny teploty, které je vzorek ve zkušebním prostoru vystaven. Výpočet rychlosti chlazení a topení se ve většině případů určuje dle normy IEC 60068-3-5. Rychlost změny teploty lze samozřejmě libovolně nastavit až do max. výkonu komory. Rozsah rychlosti komor se pohybuje od 3 až po 30 K/min.
- Může být použit pro kompenzaci tepla z aktivních vzorků a zároveň udržení požadované teploty.
Klimatizační komory weisstechnik (vötschtechnik) se standardně vyrábí v následujících velikostech zkušebního prostoru:
- Laboratorní komory LabEvent od 20 do 150 litrů
- Průmyslové komory ClimeEvent od 180 do 3600 litrů
- Pochozí tzv. Walk-In komory od 5 do 50 m3
- Velkoobjemové tzv. Drive-In komory od 50 do 1000 m3
K čemu se používají klimatické komory?
Klimatizační komory se používají k simulaci prostředí, které působí na výrobek (např. teplo, mráz či vlhko). Teplotní i klimatické zkoušky se provádějí především jako životnostní zkoušky, které urychlí životní cyklus výrobku a v rámci několika týdnů nasimulují roky používání v reálných podmínkách. Následně se na zkoušeném výrobku kontroluje jeho odolnost vůči vnějším vlivům. Tyto environmentální zkoušky se využívají jak ve vývojové fázi výrobku, tak při kontrole kvality i v procesu výroby.
Jaké jsou druhy životnostních zkoušek?
Environmentálních zkoušek je opravdu velké množství, nicméně můžeme je rozdělit na 3 hlavní typy:
Konstantní zkoušky
Dlouhodobé udržování stálé teploty a vlhkosti, např. za účelem kondicionování výrobku (nasáknutí určité vlhkosti do výrobku). Zrychlení stárnutí výrobků za zvýšené teploty a vlhkosti (zpravidla u farmaceutik).
Normy pro konstantní zkoušky jsou např.:- IEC 60068-2-1 (Chlad)
- IEC 60068-2-2 (Suché teplo)
Cyklické zkoušky
Teplotní, případně i klimatické zkoušky, které střídají různé vlivy tepla, mrazu či vysoké vlhkosti nebo suchého tepla na zkoušený vzorek. Typickými zkouškami jsou např.:
- IEC 60068-2-30 (Vlhké teplo cyklické)
- IEC 60068-2-38 (Složená cyklická zkouška teplotou a vlhkostí
- Známá automobilová norma PV 1200 z koncernu VW
- V posledních letech je pro elektrické součástky hodně využívaná norma LV 124, která obsahuje celý soubor životnostních zkoušek.
Šokové zkoušky
Zkoušky simulující teplotní šok na výrobek.
- Teplotní šok může být vyvinut velice rychlou změnou teploty, kdy je zapotřebí zkušebních komor s vysokým výkonem – zkoušky dle normy IEC 60068-2-14 Na (Změna teploty).
- Anebo teplotní šok může být způsoben přejezdem vzorku mezi horkou a studenou zónou a vzorek je vystaven teplotnímu šoku až 330 °C během 10 sekund, dle normy IEC 60068-2-14 Nb (Změna teploty). K tomuto druhu zkoušek, je ale zapotřebí teplotní šoková komora.
Weiss Technik
Firma Weiss Technik je jedním z nejinovativnějších a nejvýznamnějších výrobců zkušebních systémů pro simulaci vnějších vlivů. Její produkty umožňují simulovat klimatické podmínky z celého světa, ale i za jeho hranicemi, a to za zrychlených podmínek.
