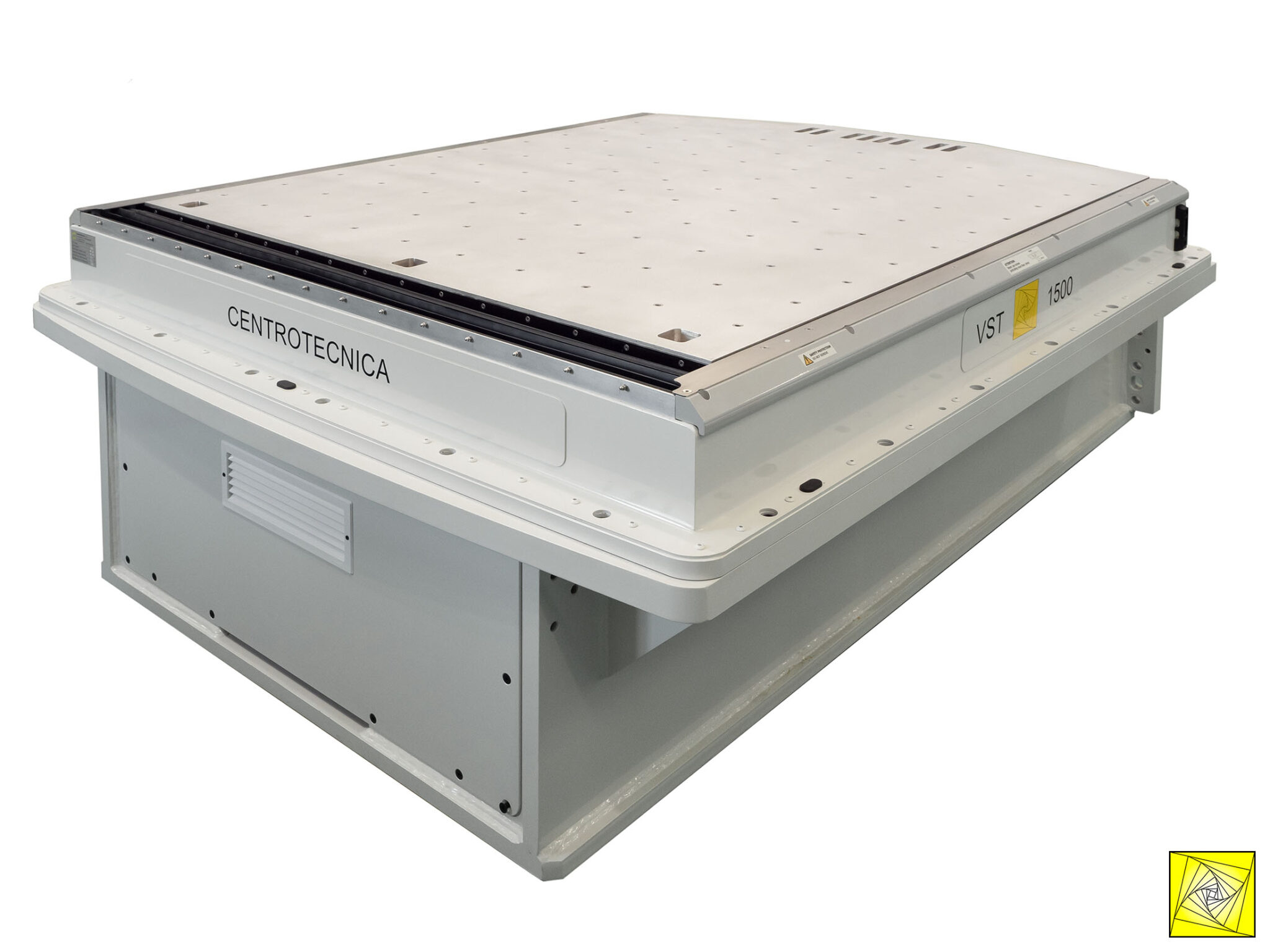

Kluzné stoly řady VST (Vacuum Slip Table) od Centrotecnica jsou určeny pro horizontální vibrační zkoušky s nejvyššími nároky na přesnost, stabilitu a odolnost vůči klopným, torzním momentům a cross-axis momentům. Konstrukce využívá hydrostatické ložisko tvořené tenkou vrstvou oleje, zatímco vakuové přisátí rovnoměrně přitlačuje kluznou desku k základně, čímž zajišťuje její stabilní vedení a vysokou odolnost vůči působícím momentům. Deska se pohybuje po olejovém filmu s minimálním odporem, což zaručuje přesný přenos vibrací i při testování rozměrných a těžkých vzorků.
Vakuový stůl VST
Kluzné stoly pro horizontální vibrační zkoušky
Klíčové vlastnosti:
Výjimečná odolnost vůči klopným, torzním momentům a cross-axis momentům
Hydrostatické ložisko s vakuovým přisátím pro minimální tření
Stabilní a přesný přenos vibrací i při vysokém zatížení
Nízká hmotnost pohyblivých částí pro maximální výkon shakeru
Záruční a pozáruční servis
Podpora projektového řízení
Nezávazně poptat
Přes 30 let zkušeností
v oblasti dodávek a servisu zkušební techniky
Záruční a pozáruční servis
vlastních i konkurenčních zařízení
Vzdělávání vašich zaměstnanců
pro zvýšení jejich odbornosti
Akreditované laboratoře
pro externí zkoušky a kalibrace

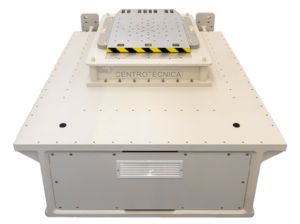

Vakuový systém prodlužuje životnost zařízení

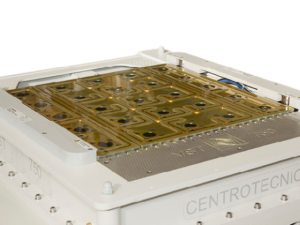

Vakuový systém kluzných stolů řady VST zabraňuje přímému dotyku konstrukčních částí, čímž výrazně snižuje opotřebení a prodlužuje životnost zařízení. Díky nízké hmotnosti pohyblivých částí a vysoké tuhosti konstrukce je minimalizováno zatížení shakeru, zvyšuje se dosažitelné zrychlení a zlepšuje se celková účinnost systému.
VST kluzné stoly jsou konstruovány i pro snadnou integraci s klimatickými komorami.
Vysoká odolnost vůči klopným a cross‑axis momentům
VST kluzné stoly se používají především v kosmickém a leteckém průmyslu pro vibrační testy satelitů, družic, avioniky a konstrukčních dílů, kde je klíčová odolnost vůči klopným a cross‑axis momentům.
Díky vysoké přesnosti a stabilitě nacházejí uplatnění také v automotive, testování bateriových modulů EV, citlivé elektroniky a při výzkumných a modálních analýzách v laboratorních podmínkách.
Aplikace:
- Vibrační zkoušky satelitů, družic a kosmických modulů (space)
- Testování avioniky a konstrukčních dílů letadel (aerospace)
- Kvalifikační a akceptační testy dle ESA, NASA a dalších standardů
- Testování bateriových modulů a pohonných systémů EV (automotive)
- Zkoušky citlivé elektroniky a telekomunikačních zařízení v čistých prostorách
- Modální analýzy a R&D aplikace

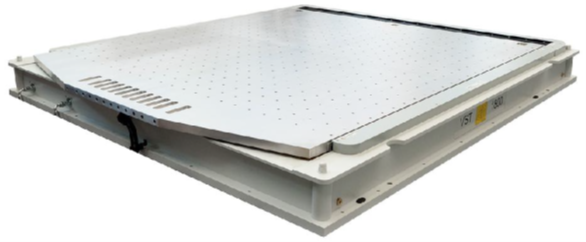

Parametry
Rozměr stolu:
600 x 600 až 1800 x 1800 mm
Váha stolu:
35 - 243 kg
Max. zatížení:
až 5650 kg
Frekvenční rozsah:
až 2000 Hz
Klopný moment:
až 120 kN*m
Soubory ke stažení
Normy
S kluznými stoly Centrotecnica můžete testovat podle celé řady mezinárodních norem.
Používané normy a standardy pro vibrační zkoušky:
ČSN EN 60086-4 - Bezpečnost lithiových baterií
MIL-STD-1540 - Požadavky na zkoušky družic, nosičů a kosmických komponent
ISO 16750 - Mechanické zatížení elektroniky v automobilech
SAE J2380 - Vibrační zkoušky baterií elektrických vozidel
ČSN EN 60068-2-80 - Sinusový náraz
ISO 13355 - Transportní zkoušky
ISO 4180 - Transportní zkoušky
ISO 19453 - Zkoušky pro elektrické součásti vozidel
ČSN EN 60068-2-29 - Zkouška nárazem
EIA 364 - Výkonnostní testy konektorů
O vaše zařízení se kdykoliv spolehlivě postaráme
Záruční i pozáruční servis
Pravidelná údržba
Montáž a instalace zařízení
