Vibrační systémy IMV řady J (J-series) jsou vzduchem chlazené elektrodynamické shakery navržené pro velký zdvih a vysokou rychlost – ideální pro dlouhotrvající rázové zkoušky (High Velocity Shock), vysoké rychlosti impulsů, nízkofrekvenční zatěžování a transportní simulace s požadavkem na velkou výchylku (až 100 mm p-p).
J-series
Vzduchem chlazený elektrodynamický vibrační systém
Klíčové vlastnosti:
Patentovaná technologie PSG – přesné vedení armatury, vyšší tuhost a životnost systému
Velký zdvih a vysoká rychlost – až 100 mm p-p a 4,6 m/s pro dlouhodobé shock testy
Patentovaná automatická technologie ECO-shaker®️
Snadná integrace s kluznými stoly CentroTecnica RT/VST a klimatickými komorami
Možnost vzdělávání k tématu
Záruční a pozáruční servis
Nezávazně poptat
Přes 30 let zkušeností
v oblasti dodávek a servisu zkušební techniky
Záruční a pozáruční servis
vlastních i konkurenčních zařízení
Vzdělávání vašich zaměstnanců
pro zvýšení jejich odbornosti
Akreditované laboratoře
pro externí zkoušky a kalibrace

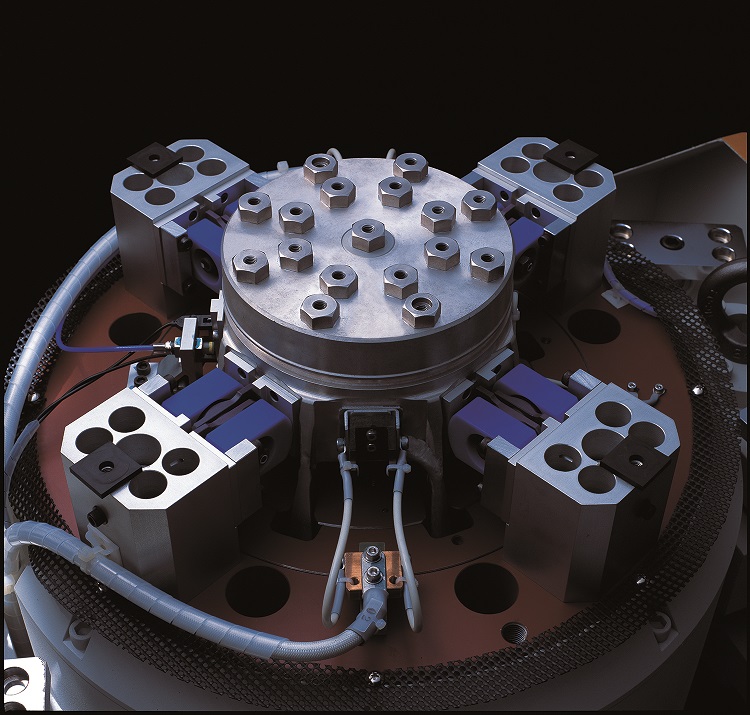

Patentovaná technologie PSG
Řada J spojuje vysokou funkčnost, spolehlivost a uživatelskou přívětivost, přičemž rozšiřuje „maximum testovacího rozsahu“ oproti běžným systémům. K přesnému vedení armatury využívá patentované Parallel Slope Guide (PSG), které zvyšuje tuhost, omezuje vliv cross-axis sil a zlepšuje životnost.
Výhody J-series shakerů
- Velký zdvih a rychlost – až 100 mm p-p a vysoké rychlosti impulsů (SINE do 2,4 m/s, SHOCK do 4,6 m/s v High-Velocity Shock režimu)
- Rozšířený testovací rozsah – pokrytí aplikací, které na standardních systémech narážejí na limit zdvihu
- Energeticky úsporné řízení – automatické úspory energie díky technologii ECO-shaker® snižují provozní náklady a zlepšují pracovní prostředí
- Kompatibilita a modularita – snadné propojení s kluznými stoly CentroTecnica RT/VST a klimatickými komorami pro kombinované testy
Aplikace
- Dlouhotrvající shock profily s požadavkem na velký zdvih (až 100 mm p-p) a vysokou rychlost impulsu (typicky až 4,6 m/s v High-Velocity Shock režimu
- Nízkofrekvenční zatěžování a únavové zkoušky u sestav, kde je limitujícím faktorem právě velká výchylka
- Transportní simulace (např. testy balených výrobků a modulů) citlivé na zdvih, vhodné pro vývoj obalů a upevnění při transportu.
- Aerospace a avionika – šokové a vibrační zkoušky u skříní, krytů, držáků a montážních prvků, kde je klíčová vysoká rychlost a přesnost
- Validace průmyslových výrobků, přípravků a kabeláže – ověření pevnosti a odolnosti při velkých posuvech a nízkých frekvencích.
K2+ řídicí jednotka - Ideální volba pro zkušební laboratoře
Díky modulární architektuře, flexibilnímu softwaru, rozsáhlým síťovým možnostem a výhodnému poměru cena/výkon je K2+ ideální volbou pro každou zkušební laboratoř nebo vývojové oddělení, které klade důraz na přesnost, spolehlivost a moderní přístup k testování. Řídící jednotku K2+ lze použít pro řízení nejen elektrodynamických vibračních systémů, ale i hydraulických generátorů vibrací / aktuátorů.
Přehled hlavních komponent systému J-series včetně volitelného příslušenství pro rozšíření testovacích možností.
Parametry
Jmenovitá síla:
16 kN až 54 kN
Zdvih (výchylka):
až 100 mm p p (4″)
Max. rychlost:
SINE až 2,4 m/s, SHOCK až 4,6 m/s (HVS)
Max. síla pro SHOCK:
až 198 kN
Frekvenční rozsah:
až 3000 Hz
Používané normy a standardy pro vibrační zkoušky
Elektrodynamické vibrační systémy umožňují testovat výrobky podle široké škály mezinárodních norem, které definují metody, rozsah a podmínky zkoušek. Dodržování těchto standardů zajišťuje opakovatelnost výsledků, srovnatelnost měření a splnění požadavků zákazníků i legislativy v automobilovém, leteckém, obranném či elektronickém průmyslu.
Vibrační systémy J-series splňují normy:
ČSN EN 60068-2-6 – Vibrace, sinusový průběh
ČSN EN 60068-2-64 – Vibrace, náhodný průběh
ČSN EN 60068-2-27 – Zkouška nárazem
ČSN EN 61373 – Vibrace u zařízení ve vlacích
ISO 12405, IEC 62660 – Testování trakčních baterií a celých battery packů pro elektromobily
ISO 16750 – Mechanické zatížení elektroniky v automobilech
MIL STD 810 – Testování v extrémních podmínkách
ISTA – Simulace přepravních podmínek
ISO 4180 – Transportní zkoušky
VW, Daimler, BMW, Ford, GM, Nissan – Specifické testy komponent podle výrobce
