Extenzometry jsou zásadním příslušenstvím ke statickým i únavovým zkušebním strojům, umožňují přesné a opakovatelné měření deformací vzorků během testů v tahu, tlaku, ohybu nebo při únavě. Podle charakteru materiálu a typu zkoušky lze volit mezi kontaktními a bezkontaktními technologiemi – od jednoduchých clip-on mechanických extenzometrů, přes manuální řešení pro velké průtažnosti (např. MTS LTX), až po laserové a vysoce sofistikované optické a video systémy s možností analýzy obrazu metodou DIC (Digital Image Correlation). Každý typ má své specifické výhody: kontaktní extenzometry vynikají svou přesností a jednoduchotí, zatímco bezkontaktní technologie umožňují měření křehkých nebo citlivých vzorků s maximální přesností a bez fyzického kontaktu se vzorkem. Díky široké nabídce a kompatibilitě s mezinárodními normami ISO, ASTM, nebo EN lze zkoušky přizpůsobit jak běžným laboratorním úkolům, tak náročným aplikacím ve vývoji a výzkumu.
Extenzometry
Klíčové vlastnosti:
Kontaktní Clip-on (nasazovací mechanické)

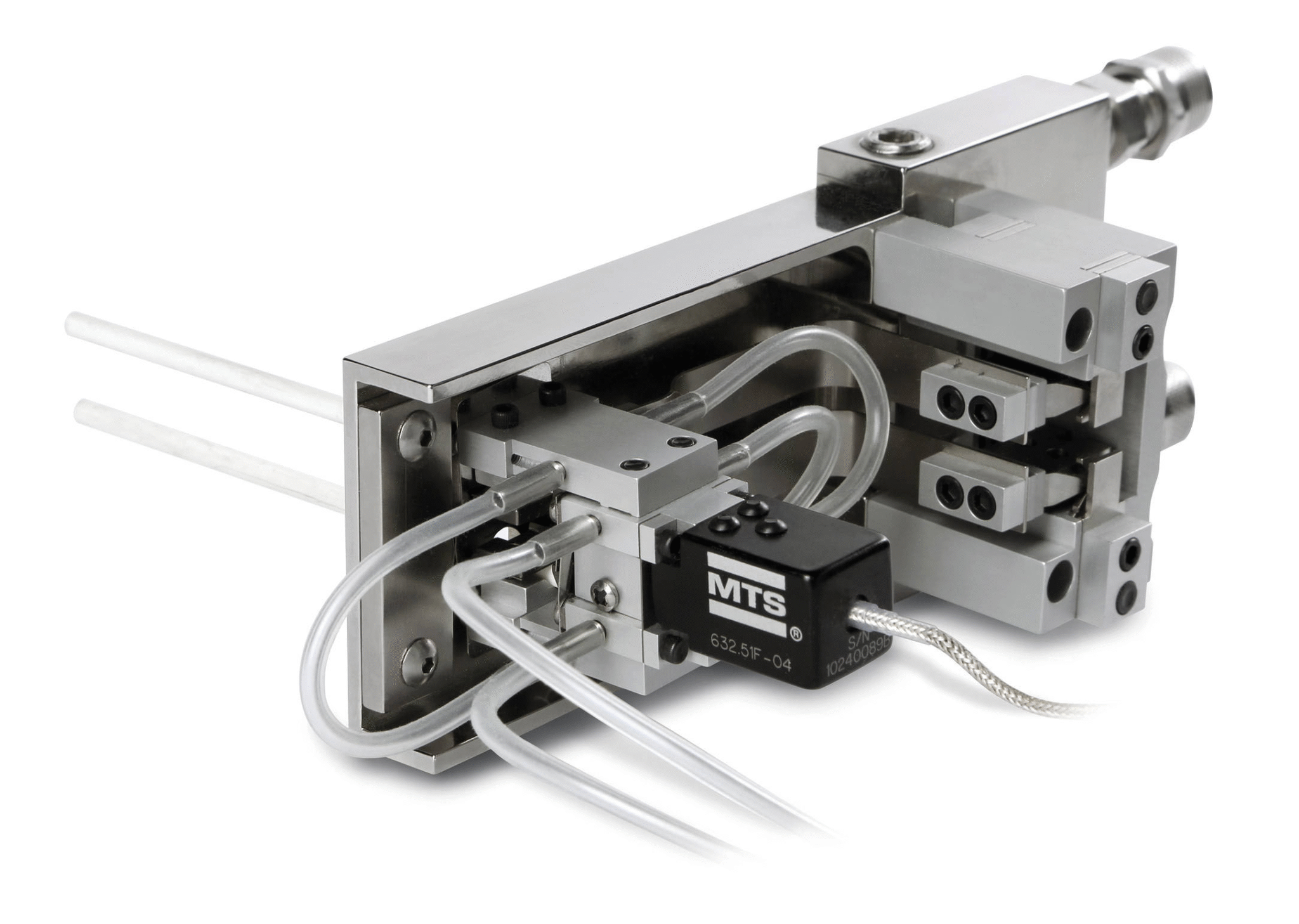

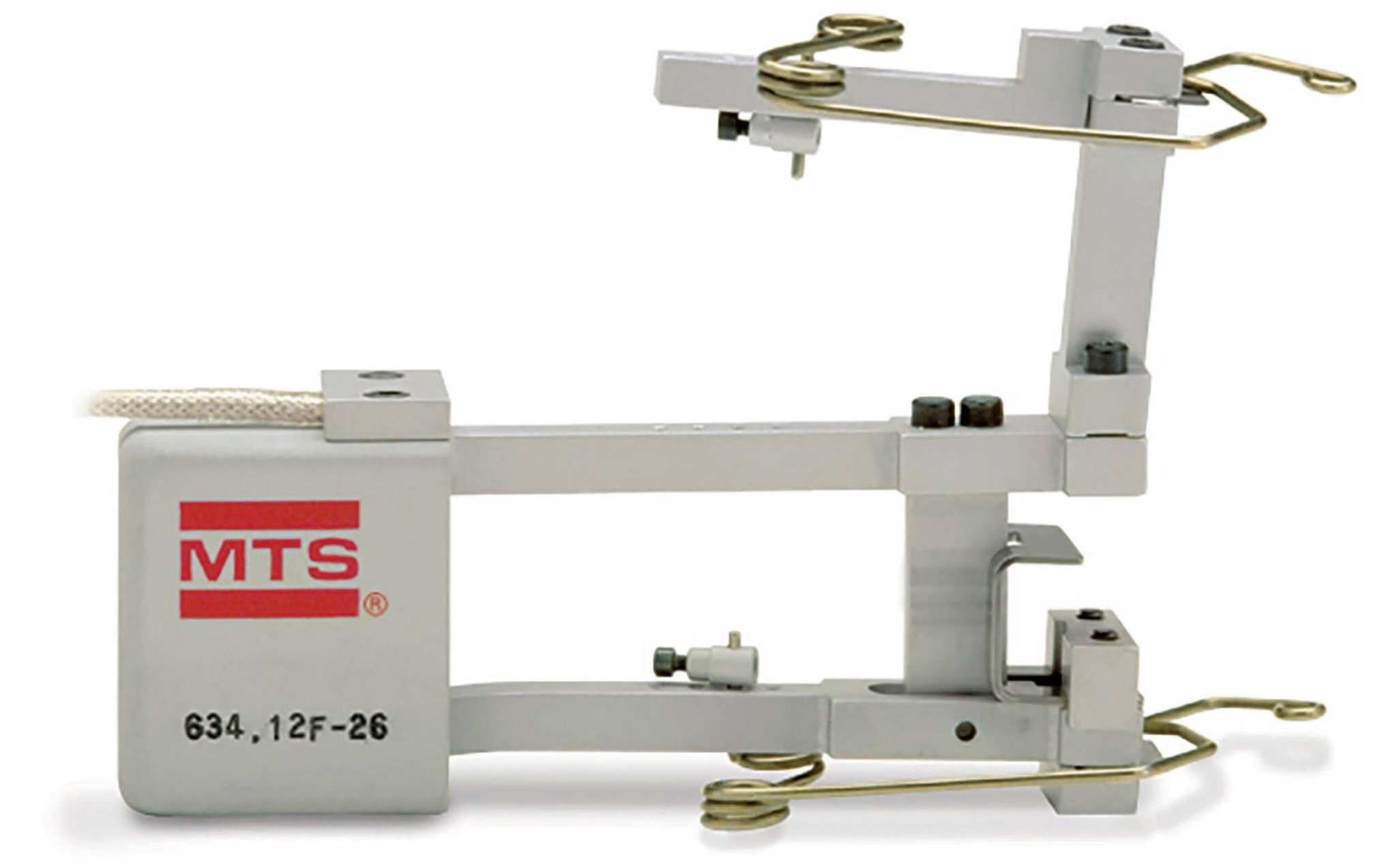

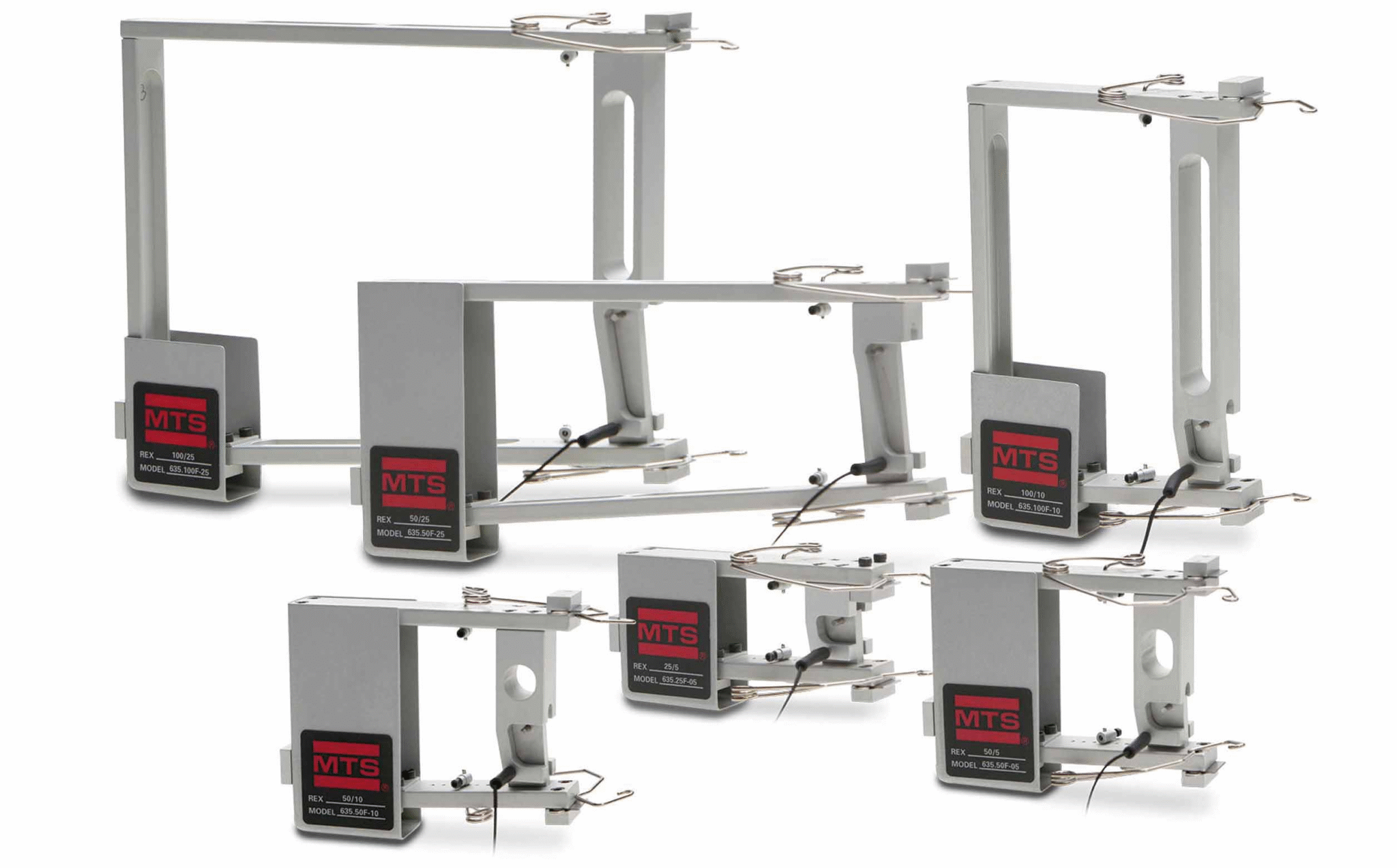

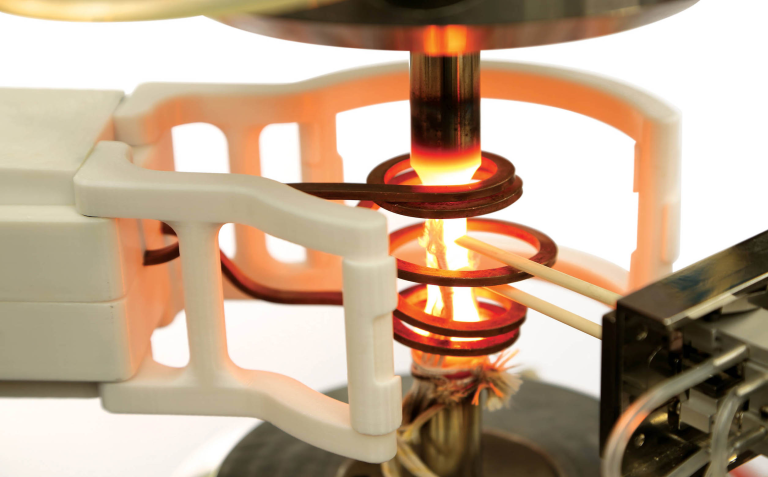

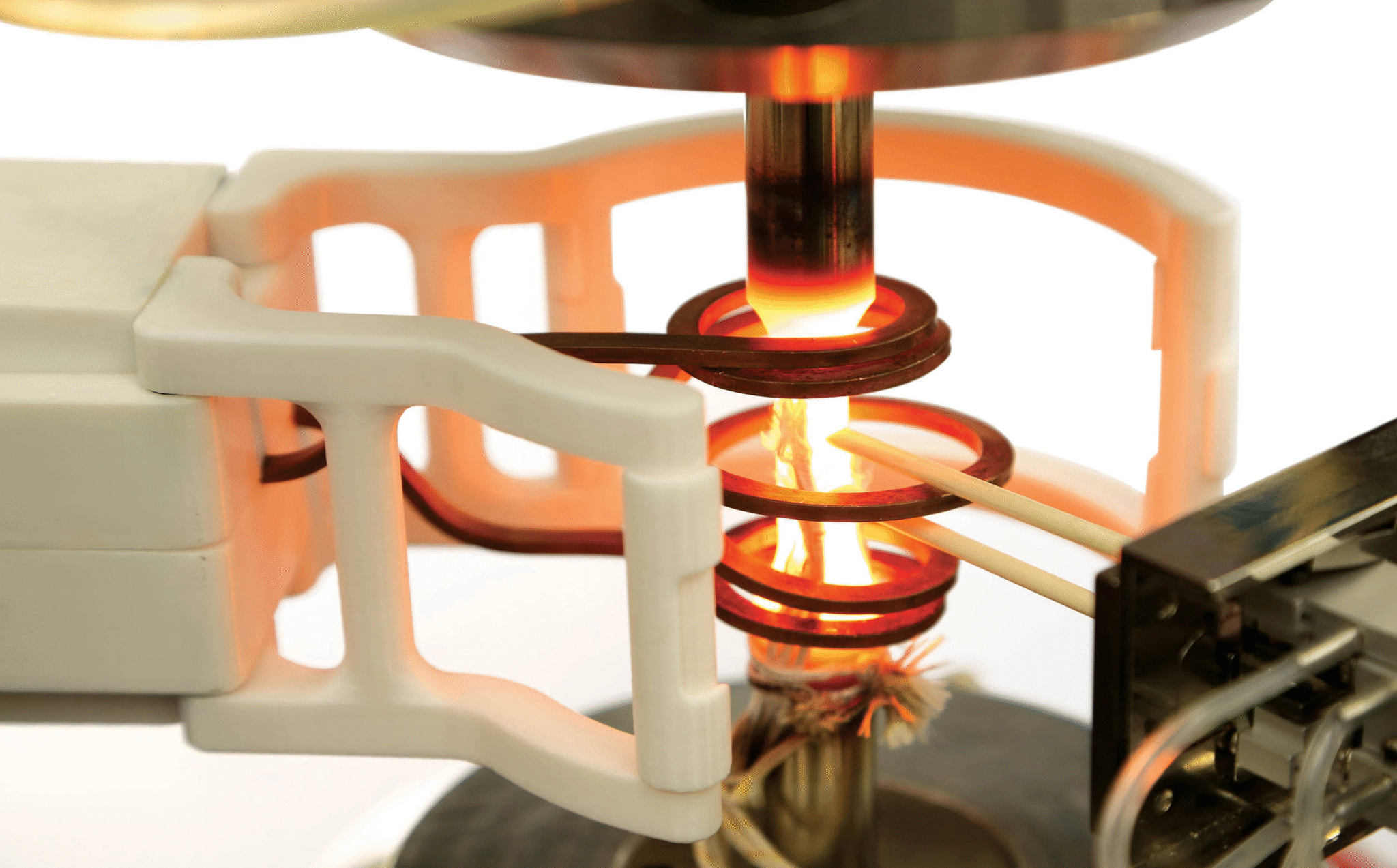

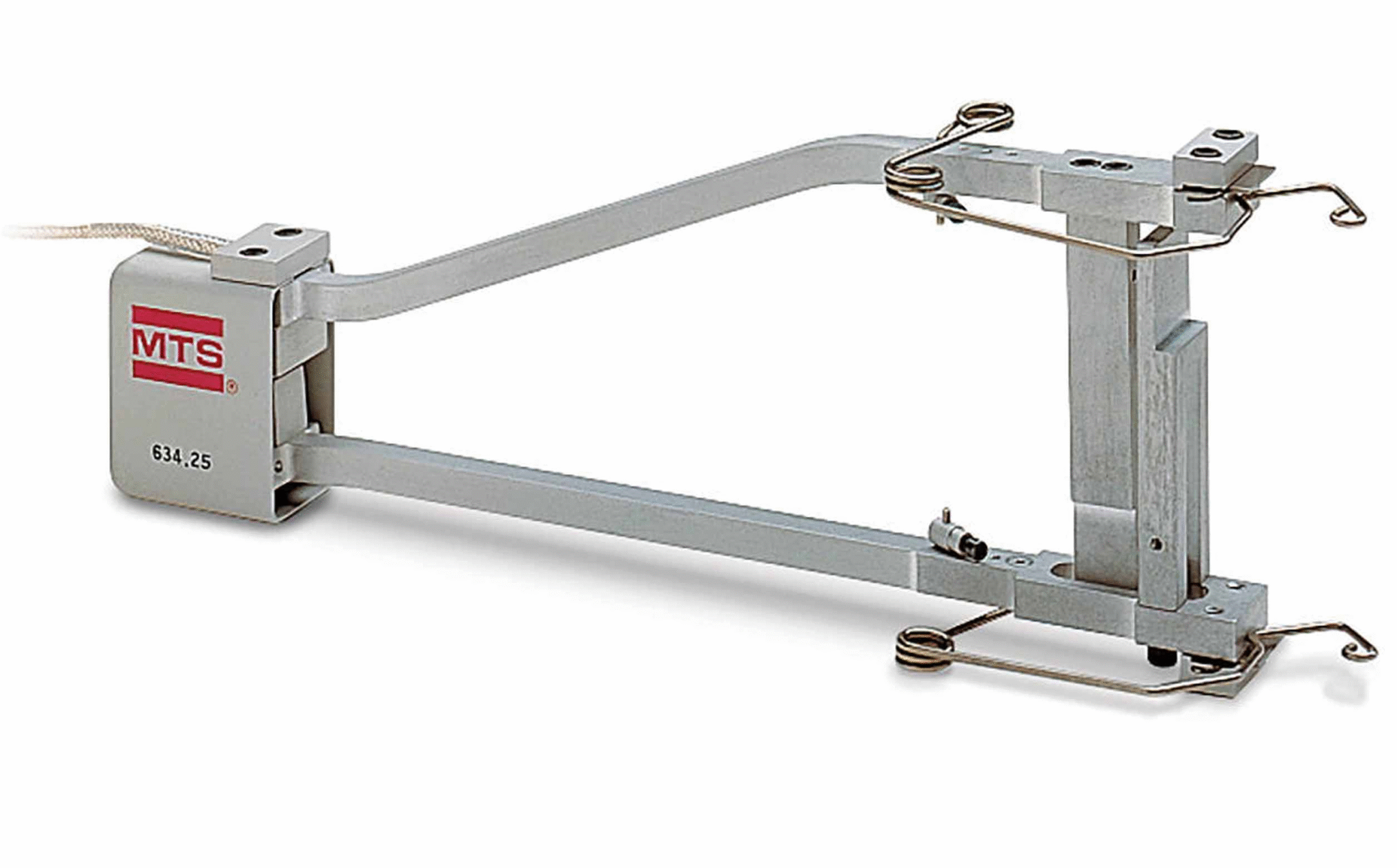

lip-on extenzometry patří mezi nejrozšířenější kontaktní metody měření deformace. Jedná se o malá mechanická měřidla, která se přímo nasazují na zkušební vzorek a měří jeho prodloužení a zkrácení pomocí ramen a nožiček. Jsou vhodné pro standardní tahové a tlakové zkoušky a nabízejí vysokou přesnost v definovaném měřicím rozsahu. Tyto extenzometry se využívají podle norem jako ISO 527-2 (tah plastů), ASTM E8/E8M (tah kovů) nebo ASTM D3039 (tah kompozitů). Díky jednoduchému použití a robustnosti jsou clip-on extenzometry ideální pro rutinní zkoušky i výukové laboratoře, kde je vyžadována spolehlivost a snadná manipulace. Těmito extenzometry se velmi často řídí například tahové a cyklické únavové zkoušky pomocí Strain [%].Speciálními jsou také vzduchem, případně vodou chlazené extenzometry pro měření při použití teplotní pece nebo indukčního ohřevu.
Kontaktní manuální (MTS LTX)

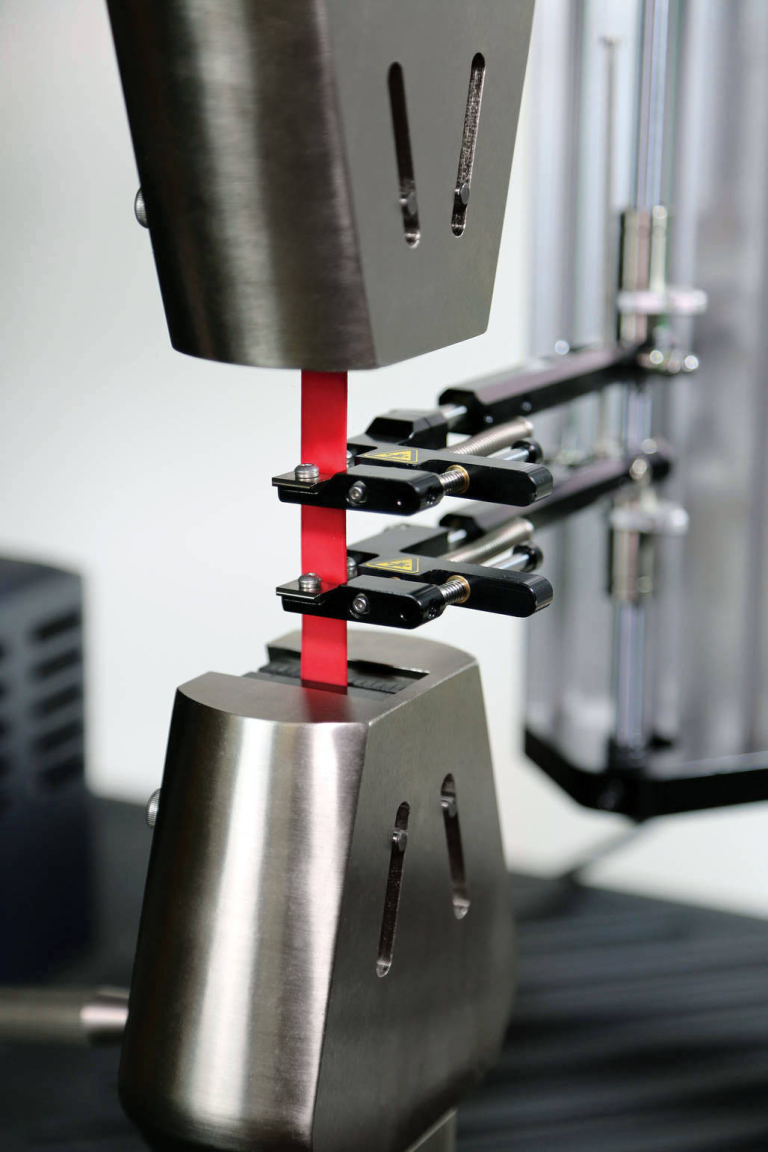

Pro materiály s vyšší tažností nebo potřebu dlouhých měřicích rozsahů jsou určeny kontaktní manuální extenzometry, jako je například MTS LTX. Tyto extenzometry umožňují měřit velké prodloužení např. plastů, elastomerů nebo dalších vysoce tažných materiálů. Měření probíhá manuálním přichycením ke vzorku, přičemž konstrukce umožňuje zachytit i průtažnosti v desítkách až stovkách procent. Typicky se využívají při zkouškách podle norem ISO 527-1 (tahové vlastnosti plastů – obecné zásady), ASTM D638 (tah plastů) nebo ISO 37 (tah pryže). Výhodou je vysoká flexibilita a schopnost sledovat průtažnost až do porušení vzorku, což je klíčové při charakterizaci polymerních a elastomerních materiálů.

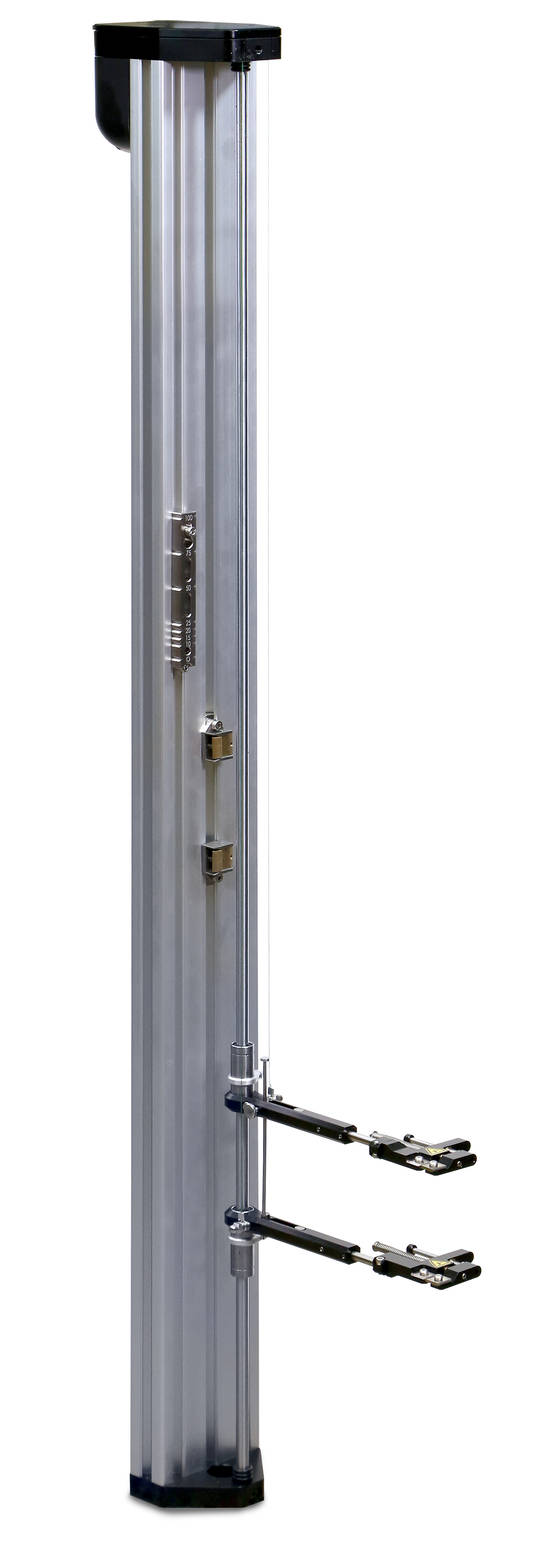

Bezkontaktní laserové extenzometry

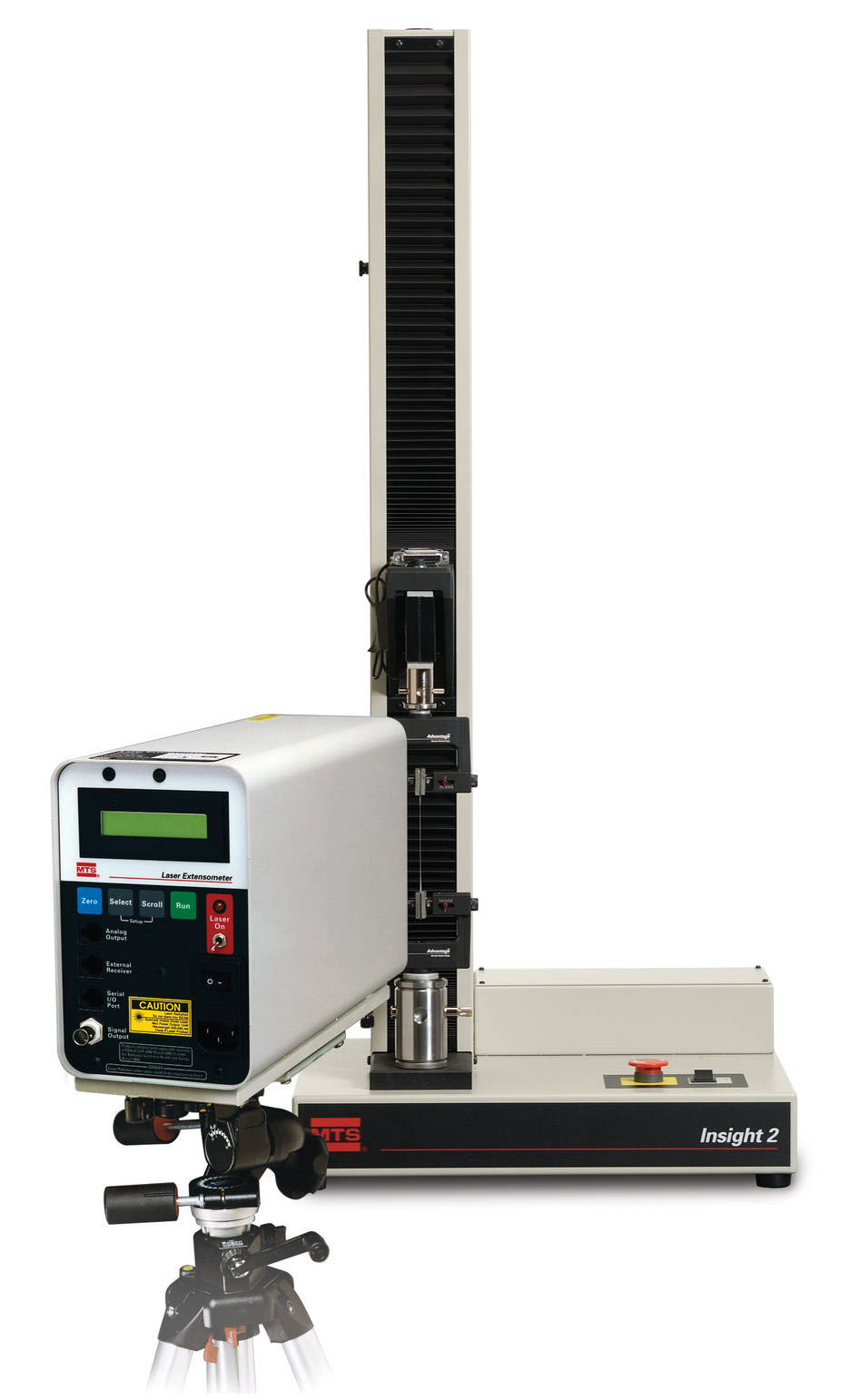

Laserové extenzometry využívají technologii optického snímání povrchu a umožňují bezkontaktní měření deformace s vysokou přesností. Jsou ideální pro testy křehkých nebo velmi malých vzorků, které by kontaktní zařízení mohlo poškodit, nebo pro dynamické aplikace, kde je nutné eliminovat hmotnost a tření kontaktních ramen. Typickým zástupcem je MTS LX Laser Extensometer, který nabízí stabilní a přesná data i v náročných podmínkách. Využití nachází např. při testech podle norem ASTM E83 (kalibrace extenzometrů), ASTM C1273 (mechanické zkoušky keramiky) nebo ISO 6892-1 (tahové zkoušky kovů při pokojové teplotě).
Bezkontaktní optické a video extenzometry (včetně DIC)

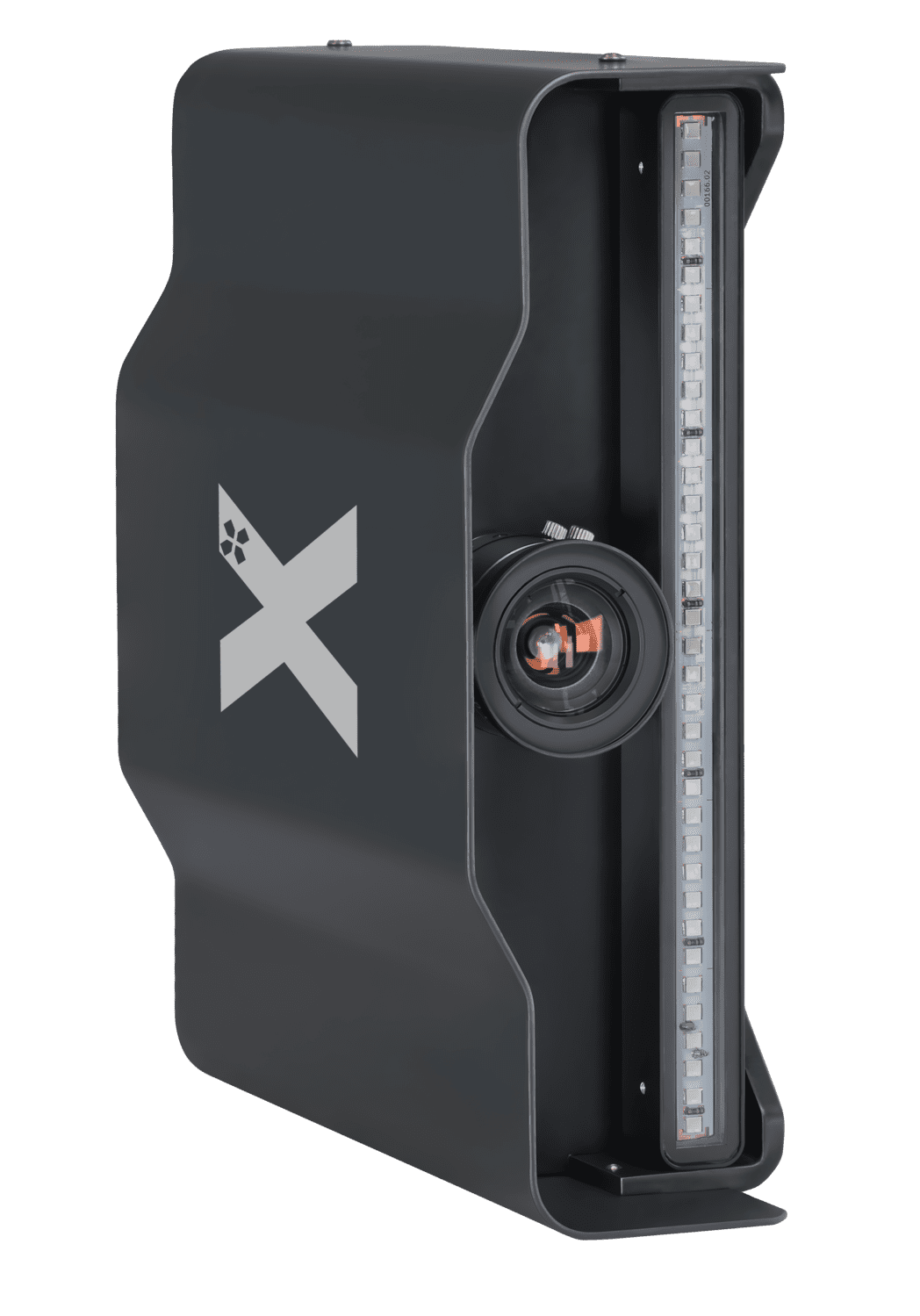

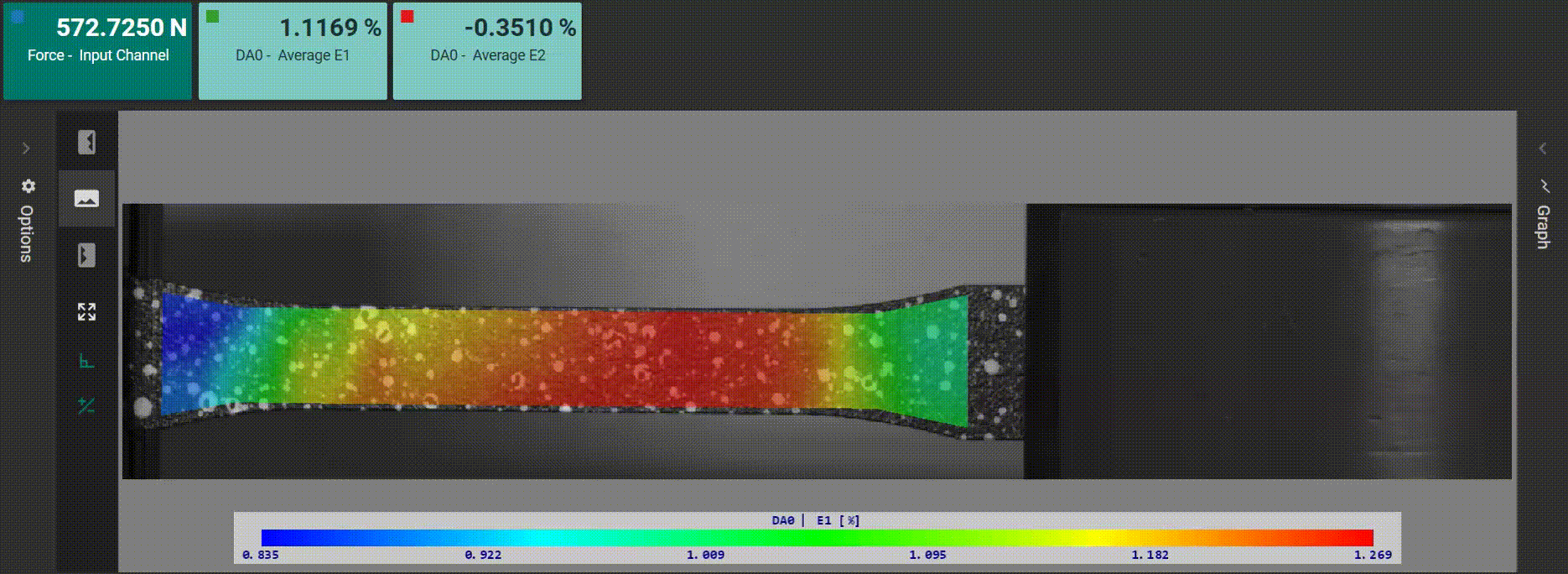

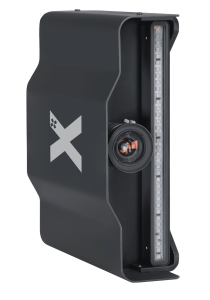

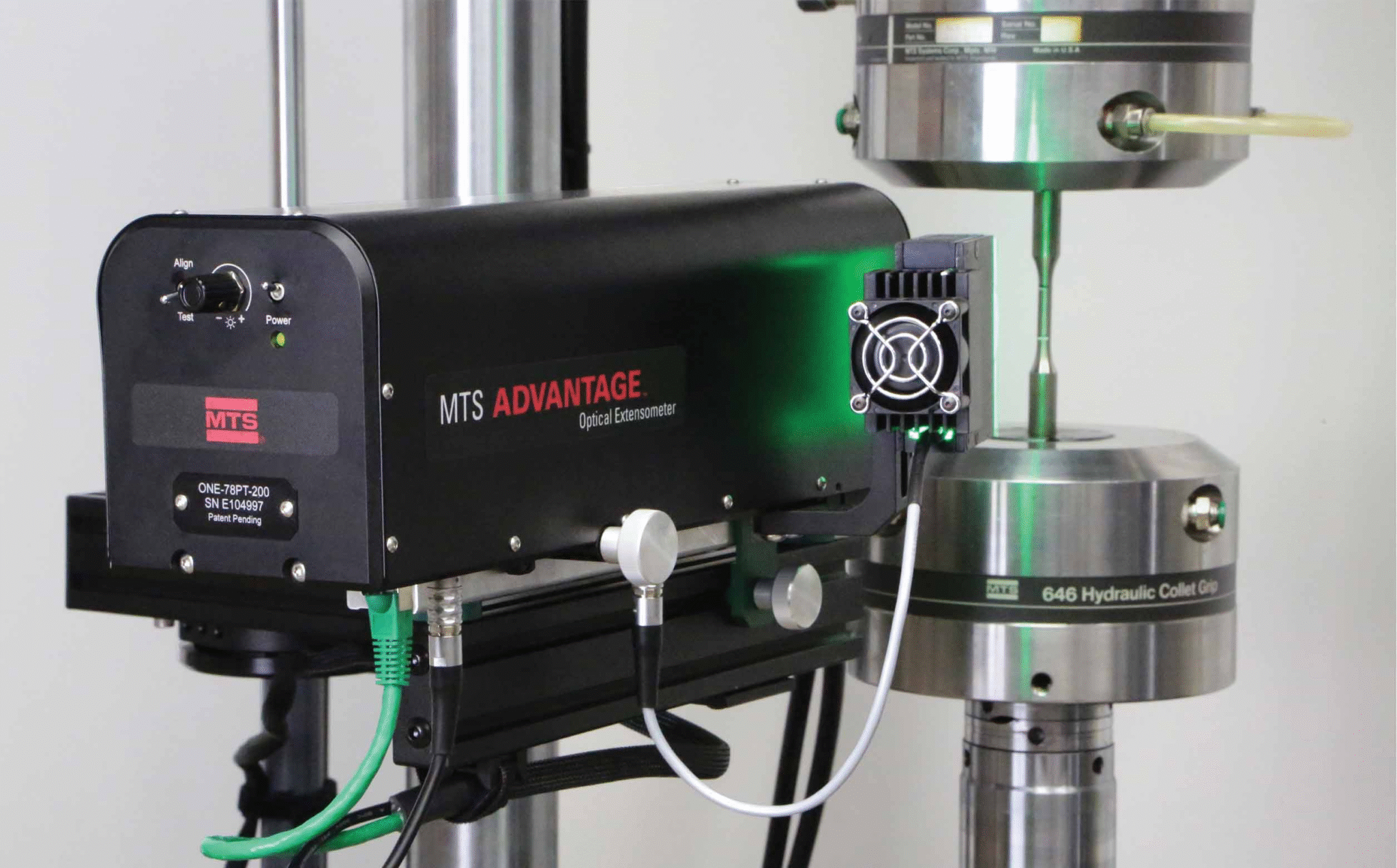

Moderní video a optické extenzometry umožňují sledování deformace prostřednictvím kamer a pokročilého zpracování obrazu. Nabízí možnost vícebodového měření, sledování rotací a posunů vzorku, a to s vysokou přesností i při velkých průtažnostech. Příkladem jsou systémy MTS Fundamental Video Extensometer (FVX), MTS Advantage AVX, ale i řešení od společnosti XSight Systems, která umožňují doplňkovou analýzu metodou DIC (Digital Image Correlation) v postprocessingu. Tyto technologie se uplatňují zejména u testů kompozitů, biomateriálů nebo citlivých dílců, kde je potřeba detailně mapovat celé pole deformací. Normativně odpovídají např. metodám ISO 9513 (rozsah a přesnost měření prodloužení), ASTM E292 (únavové zkoušky při ohybu) nebo ASTM E2714 (využití DIC v mechanických zkouškách).
