3D optické profilometry společnosti Sensofar Metrology využívají různé metody měření. Patří mezi ně Proužková projekce, Ai Focus Variation, Konfokální technologie, Interferometrie a Spektroskopická reflektometrie.
Nyní se blíže podíváme na Konfokální technologii. Konfokální profilometry byly vyvinuty pro měření hladkých až velmi drsných povrchů. Konfokální profilování poskytuje nejvyšší laterální rozlišení až 0.15 µm (čára – mezera), s prostorovým vzorkováním může být redukováno až na 0.01 µm, což je ideální pro měření kritických rozměrů.

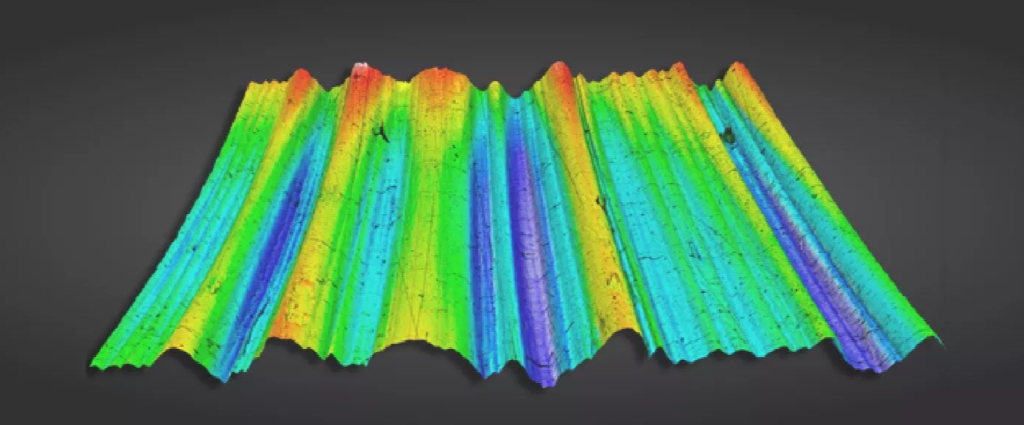

Konfokální princip
Konfokální technologie je schopna měřit výšku povrchu převáděním konvenčních snímků do optických sekcí, kde je zachován signál pouze z hloubky ostrosti objektivu, čímž se zlepšuje kontrast obrazu, laterální rozlišení a systémový šum.

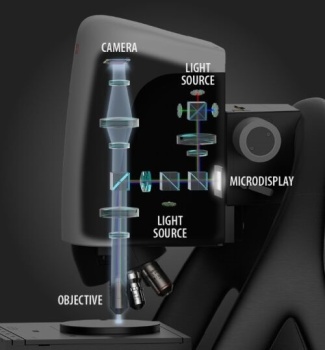

Optické schéma
Pro rekonstrukci konfokálního obrazu a 3D zobrazení je nutné získat data ze všech pixelů digitální kamery. Během konfokálního skenování se pomocí mikrodispleje posouvá víceštěrbinový obraz o jeden pixel tolikrát, dokud nedojde k zaplnění celého senzoru kamery. Při každém posunutí víceštěrbinového obrazu se pořídí jeden snímek a na pixely osvětlené v daném okamžiku se aplikuje konfokální algoritmus.
Žádné pohyblivé části v optické sestavě
Jedná se o patentovanou technologii společností Sensofar Metrology. Tato konfokální skenovací technika implementovaná v systémech Sensofar je „Mikrodisplejový skenovací konfokální mikroskop“ (dle ISO 25178 část 607). Mikrodisplej je v tomto případě rychlým spínacím zařízením bez pohyblivých částí, umožňující rychlý, spolehlivý a přesný sběr dat. Díky mikrodispleji a souvisejícím algoritmům poskytuje konfokální technika Sensofaru lepší vertikální rozlišení v porovnání s jinými konfokálními přístupy.
Přečtěte si související odborný článek společnosti Sensofar o technologii “Confocal Fusion”.

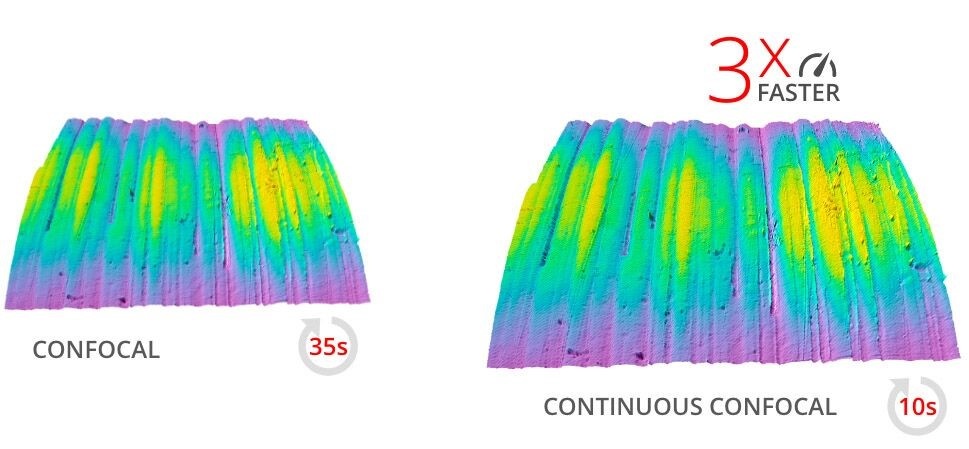

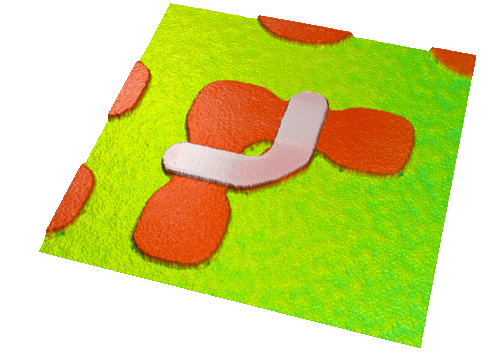

Continuous Confocal (patentovaný algoritmus Sensofar)
Revoluční krok v technologii konfokálního měření, který zkracuje čas snímání faktorem 3. Režim „Continuous Confocal“ nahrazuje diskrétní (a časově náročné) snímání roviny po rovině, které známe u klasických konfokálů, současným skenováním v rovině a Z ose. Tím se významně redukuje snímací čas při skenování velkých ploch a velkých rozsahů v ose Z.
Klíčové vlastnosti
Konfokální profilování poskytuje nejvyšší laterální rozlišení až 0.15 µm (čára – mezera), s prostorovým vzorkováním může být redukováno až na 0.01 µm, což je ideální pro měření kritických rozměrů. Objektivy s vysokou NA (0.95) a zvětšením (150X) umožňují měření hladkých povrchů s lokálními strmými sklony přes 70° (u drsných povrchů až 86°).
- Nejlepší laterální rozlišení: 300 nm (Rayleighovo kritérium)
- Sklony až 70° pro hladké povrchy a 86° pro drsné povrchy
- „Continuous Confocal“: rychlost srovnatelná s Ai Focus Variation
- Vysoká opakovatelnost, systémový šum < 1 nm
- Měření tloušťky transparentních vrstev od 1.5 µm do několika mm
- Nejvyšší úroveň flexibility
Konfokální technologii nabízí systémy S neox, S neox Five Axis, S lynx a S mart.
