MTS a Weiss Technik patří mezi světové lídry ve svých oborech
MTS a Weiss Technik patří mezi světové lídry ve svých oborech:
- MTS v oblasti dynamických a servohydraulických zkušebních systémů
- Weiss Technik v oblasti teplotních, klimatických a solárních zkušebních komor.
Propojení jejich technologií umožňuje realizovat multifaktorové zkoušky – tedy současné působení mechanického zatížení a vlivů prostředí (teplota, vlhkost, sluneční záření). Takové zkoušky zásadně zvyšují vypovídací hodnotu testů oproti oddělenému testování.
Proč kombinovat mechanické zatížení a klima
V reálném provozu jsou komponenty vystaveny současně
- mechanickému namáhání (vibrace, únavové cykly, rázy, síly),
- teplotním změnám (mráz, vysoké teploty, teplotní šoky),
- vlhkosti a slunečnímu záření.
Výhody, které plynou z komplexních zkoušek propojením mechaniky a klimatu
- Realističnost zkoušek – simulace skutečných provozních podmínek.
- Úspora času – jeden kombinovaný test místo několika oddělených.
- Vyšší kvalita dat – korelace mezi mechanickým namáháním a vlivy prostředí.
- Podpora vývoje – rychlejší identifikace slabých míst konstrukce.
Typické aplikace:
- automobilový průmysl (podvozkové díly, bateriové systémy, interiéry),
- letectví a kosmonautika (strukturální díly, kompozity),
- elektrotechnika a elektronika (konektory, kryty, kabelové svazky),
- materiálový výzkum (plasty, pryže, kovy při různých teplotách).
Propojení zkušebních systémů MTS s klimatickými a teplotními komorami Weiss Technik umožňuje realizovat komplexní multifyzikální zkoušky, které odpovídají skutečnému provozu výrobků. Ať už jde o MAST systémy, 4-poster simulátory jízdních vlastností nebo servohydraulické zkušební stroje, kombinace mechanického zatížení a řízeného klimatu představuje dnes standard pro moderní vývoj a validaci produktů v průmyslu.
V České republice a na Slovensku jsme instalovali kombinované zkušební systémy:
Zkušební systém MAST s klimatickou komorou
Princip technologie
MAST (Multi-Axial Shaker Table) od MTS je vícesměrový vibrační systém, který simuluje reálné vibrace až v 6ti stupních volnosti (6DOF) současně. Klimatická komora Weiss Technik vytváří přesně řízené teplotní a vlhkostní podmínky.
Propojení technologií
Vibrační stůl MAST je integrován do zkušební komory. Rozhraní mezi oběma technologiemi musí být dobře navrženo z důvodů tepelných mostů, kondenzace a servisního přístupu.
Řídicí systémy jsou synchronizovány: profil vibrací běží současně s teplotním profilem.
Typické aplikace
- vibrační zkoušky leteckých komponent při nízkých teplotách.
- zkoušky elektronických modulů v automotive (ECU jednotky),
- testování bateriových modulů a jejich uchycení,

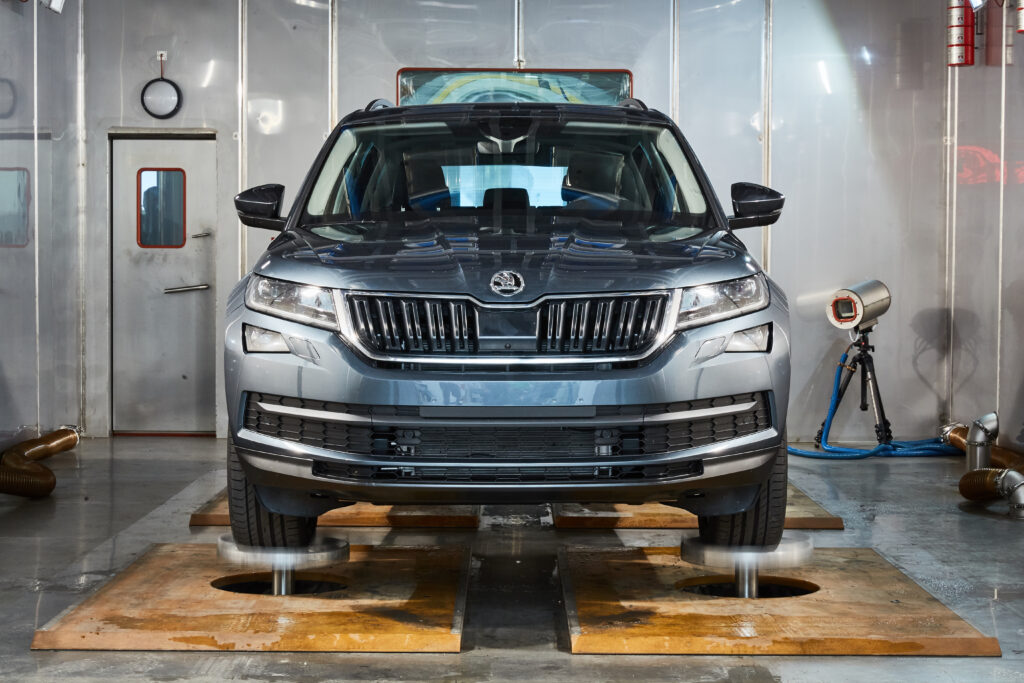

Simulátor jízdních vlastností 4-poster s klimatickou komorou a simulací slunečního záření
Princip technologie
Zkušební systém 4-poster MTS simuluje jízdu vozidla po reálných profilech silnic pomocí čtyř hydraulických aktuátorů pod koly. Klimatická komora Weiss Technik zajišťuje teplotní a klimatické podmínky vč. simulace plno spektrálního slunečního záření, který má vliv jak degradaci materiálů, tak jejich zahřívání.
Propojení technologií
Zkušební systém 4-poster je integrován do dna klimatické komory. Rozhraní je navrženo tak, aby bylo možné měnit rozvor a rozchod zkoušených vozidel. Sluneční simulace je integrována do stropu zkušební komory.
Mechanická simulace jízdních zatížení běží současně s řízenou teplotou, vlhkostí a slunečním zářením. Tímto dochází ke komplexnímu testování zkoušeného vzorku a přibližování laboratorních zkoušek reálným podmínkám, což pomáhá jak při zrychlení validačního procesu celého vozidla, tak při kontrole kvality výrobního procesu.
Typické aplikace
- zrychlení validačního procesu celého vozidla,
- testování celých vozidel (hluk, vrzání, degradace plastů),
- zkoušky těsnosti a funkce dveří při kombinaci vibrací a tepla,
- validace podvozkových dílů v extrémních klimatických podmínkách.
Elektrodynamický zkušební systém pro únavové zkoušky s klimatickou komorou
Princip technologie
Elektrodynamické a servohydraulické zkušební systémy MTS slouží k únavovým zkouškám materiálů a dílů. Klimatické a teplotní komory Weiss Technik umožňují testovat vzorek při řízené teplotě a vlhkosti. Měření síly, deformace a únavy probíhá současně s regulací teploty. Kombinace těchto zkoušek umožňuje zrychlené a komplexní testování materiálů v reálných podmínkách.
Propojení technologií
Teplotní nebo klimatická komora je integrována do zkušebního rámu MTS. Ve dně a ve stropě komory jsou instalovány prostupy pro zkušební tyče, na kterých jsou následně instalovány různé druhy upínačů pro uchycení vzorků přímo v komoře. Je nutné zajistit tepelné mosty kvůli vyvarování se nechtěné kondenzaci ve zkušebním prostoru.
Typické aplikace
- únavové zkoušky plastů při nízkých a vysokých teplotách
- testování pryžových dílů (silentbloky, těsnění)
- tahové zkoušky kompozitů v klimatickém prostředí
