Co znamená “prokalitelnost oceli”
Prokalitelností oceli se rozumí její schopnost dosaženi martenzitické struktury do určité hloubky pod povrchem zkoušené součásti. Martenzitická struktura oceli vzniká při procesu kalení, ocel s takovouto strukturou se vyznačuje zvýšenou tvrdostí, avšak zároveň dojde i k zkřehnutí materiálu (zakalení).
Oproti tomu pojem zakalitelnost udává do jaké míry je ocel schopna při tepelném zpracování vytvořit, a následně si uchovat, martenzitickou strukturu (zakalit se), avšak zakalitelnost neudává do jaké hloubky lze této struktury dosáhnout.
Hloubka, do jaké lze ocel zakalit, je ovlivněna chemickým složením konkrétní oceli a její strukturou, jinými slovy lze mít dva stejné vzorky u kterých bude použita ocel stejné třídy, avšak chemické složení oceli se bude lišit. Následkem rozdílného složení oceli může dojít k tomu, že na povrchu sice naměříme u obou vzorků stejnou tvrdost, avšak hloubka zakalené vrstvy bude rozdílná.
Jaký je postup při Jominiho zkoušce
Za prokalitelnou se považuje vrstva, ve které se nachází minimálně 50 % martenzitu.

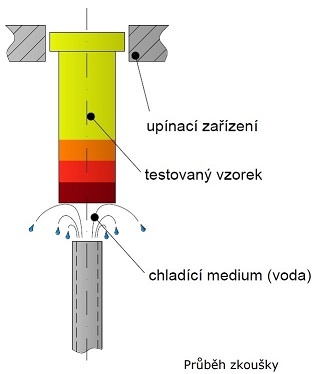

Při samotné zkoušce je pak zahříván válec s předem určenými rozměry na kalící teplotu a následně dojde k jeho ochlazení a tím i zakalení (detailním popisem zkoušky se zabývá norma ČSN EN ISO 642 (420447).
Při vyhodnocení prokalitelnosti dojde k vybroušení plochy na vzorku do hloubky 0.4 mm od povrchu a následně k postupnému zjišťovaní tvrdosti materiálu pomocí vhodné metody měření.
Křivka nebo pás prokalitelnosti

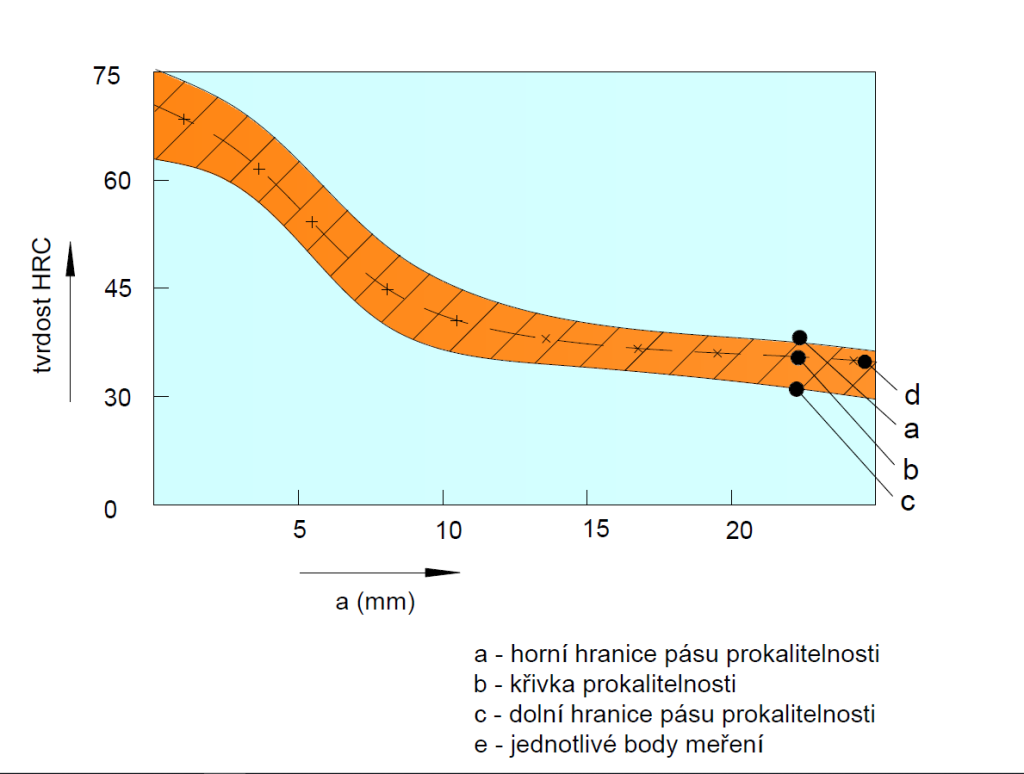

Naměřené hodnoty jsou následně zaneseny do grafu, ve kterém se na ose x nachází hloubka ve které měření probíhalo a na ose y odpovídající tvrdost. Výsledná křivka se nazývá křivkou prokalitelnosti a znázorňuje tvrdost zakalené oceli v závislosti na hloubce. Vzhledem k tomu norma připouští drobné odchylky ve složení oceli a pro konkrétní ocel tak lze získat více křivek prokalitelnosti (pro různá složení).
V případě, že toto chceme zohlednit, je nutné měření provést na více vzorcích s různým složením. V grafu pak nebude zobrazena pouze jedna křivka, ale celá škála křivek pro jednotlivá chemická složení. Takto získaný graf se nazývá pásem prokalitelnosti.
Vhodný přístroj pro realizaci Jominiho zkoušky lze najít mezi tvrdoměry od společnosti Innovatest.
